02638 - Enabling Steering Column Lock

[Tarabass]

Na wat werkzaamheden aan de auto heb ik een error erbij die ik maar niet opgelost krijg. Allereerst even wat ik gedaan heb.

• B7 luchtroosters geplaatst en de plus bijgesoldeerd op de navi16 mod draad van de voetverlichting. De min op het massapunt bijgeplaatst.
• Candraden van de AFS module, die bijgeprikt zaten bij de gateway, weggehaald en geprobeerd deze bij te prikken bij de OPS module. Zonder succes dus de candraden van de AFS module weer weggehaald.

Toen ik de auto ging uitlezen had ik een bult errors. Ik had immers de gateway stekker los gehad. Deze allemaal opgelost. Helaas bleef er één staan. Eerst een stukje gereden en weer uitlezen. Maar de error gaat maar niet weg. En als ik de auto uitzet gaat het stuurtje van de teller knipperen en pingelen. De auto doet het verder goed. Ook gaat de auto op slot, maar gaan de knipperlichten niet knipperen. Bij ontgrendelen wel. Vreemd! Ook heb ik onder "immobilizer" een error, deze komt echter niet terug in de auto-scan gateway installation list. Hieronder de errors en een video van de teller als ik de auto uitzet.



Gateway error:

                Address 19: CAN Gateway       Labels: 3C0-907-530-V3.clb
Control Module Part Number: 3C0 907 530 Q    HW: 3C0 907 951
  Component and/or Version: J533  Gateway   H13 0172
           Software Coding: F9A17F16424202002002
            Work Shop Code: WSC 12345 123 12345
                      VCID: 2F780EAB271DB97AB6BADD1-807A
Fault Codes have been Erased

1 Fault Found:
02638 - Enabling Steering Column Lock
            012 - Electrical Fault in Circuit
             Freeze Frame:
                    Fault Status: 01101100
                    Fault Priority: 1
                    Fault Frequency: 1
                    Reset counter: 71
                    Mileage: 246307 km
                    Time Indication: 0

Immobilizer error:

                Address 25: Immobilizer       Labels: 3C0-959-433-25.clb
Control Module Part Number: 3C0 959 433 R    HW: 3C0 959 433 R
  Component and/or Version:    IMMO         042 0383
           Software Coding:
            Work Shop Code: WSC 131071 1023 2097151
           Additional Info: 3C0905861F     ELV          026 0380
           Additional Info: Geraet 2097151
                      VCID: 396C33DBE95967CA185EA39-806C
1 Fault Found:

02823 - Requirements for Locking the Steering Column Lock not met
            000 -  -  - Intermittent
             Freeze Frame:
                    Fault Status: 00100000
                    Fault Priority: 7
                    Fault Frequency: 2
                    Reset counter: 111
                    Mileage: 246307 km
                    Time Indication: 0
                    Date: 2040.14.26
                    Time: 15:26:21

Video:



Auto-scan log:

01-Engine -- Status: OK 0000
03-ABS Brakes -- Status: OK 0000
04-Steering Angle -- Status: OK 0000
08-Auto HVAC -- Status: OK 0000
09-Cent. Elect. -- Status: OK 0000
10-Park/Steer Assist -- Status: OK 0000
15-Airbags -- Status: OK 0000
16-Steering wheel -- Status: OK 0000
17-Instruments -- Status: OK 0000
19-CAN Gateway -- Status: Malfunction 0010
25-Immobilizer -- Status: OK 0000
37-Navigation -- Status: OK 0000
42-Door Elect, Driver -- Status: OK 0000
44-Steering Assist -- Status: OK 0000
46-Central Conv. -- Status: OK 0000
52-Door Elect, Pass. -- Status: OK 0000
53-Parking Brake -- Status: OK 0000
56-Radio -- Status: OK 0000
62-Door, Rear Left -- Status: OK 0000
6C-Back-up Cam. -- Status: OK 0000
6D-Trunk Elect. -- Status: OK 0000
72-Door, Rear Right -- Status: OK 0000
7D-Aux. Heat -- Status: Malfunction 0010

-------------------------------------------------------------------------------
Address 01: Engine        Labels: 03G-906-021-BMM.clb
   Part No SW: 03G 906 021 NK    HW: 03G 906 021 AB
   Component: R4 2,0L EDC G000SG  9972
   Revision: --H02---    Serial number: VWZCZ000000000
   Coding: 0000072
   Shop #: WSC 00420 211 96882
   VCID: 75F8F09F85C1C3AA3CF6DF9-8020

No fault code found.
Readiness: 0 0 0 0 0

-------------------------------------------------------------------------------
Address 03: ABS Brakes        Labels: 3C0-614-095-C2.clb
   Part No SW: 3C0 614 095 S    HW: 3C0 614 095 S
   Component: ESP 440 C2     H015 0004
   Revision:  H015       Serial number: 0667621424
   Coding: 0015650
   Shop #: WSC 05311 000 00000
   VCID: 32720B83342F9492D994FCD-8066

No fault code found.

-------------------------------------------------------------------------------
Address 08: Auto HVAC        Labels: 3C0-907-044.lbl
   Part No SW: 3C0 907 044 AF    HW: 3C0 907 044 AF
   Component: ClimatronicPQ46 050 0505
   Revision: 00050005    Serial number: 00000000000000
   Shop #: WSC 00000 000 00000
   VCID: 65D8A0DF3561332A8C968F9-8030

No fault code found.

-------------------------------------------------------------------------------
Address 09: Cent. Elect.        Labels: 3C0-937-049-23-H.lbl
   Part No SW: 3C0 937 049 J    HW: 3C0 937 049 J
   Component: Bordnetz-SG     H37 1301
   Revision: 00H37000    Serial number: 00000005827875
   Coding: EF8A0F0F001E1A0000000F001E000000001B5D435C0000
   Shop #: WSC 16272 162 16272
   VCID: 3076018B3A23A682AF80C65-8064

   Subsystem 1 - Part No: 3C1 955 119   Labels: 1KX-955-119.CLB
   Component: Wischer VW461  012  0503
   Coding: 00063445
   Shop #: WSC 16272

   Subsystem 2 - Part No: 1K0 955 559 AE  Labels: 1K0-955-559-AF.CLB
   Component: RLS     160606 014  1201
   Coding: 00471077
   Shop #: WSC 16272

No fault code found.

-------------------------------------------------------------------------------
Address 10: Park/Steer Assist (J446)       Labels: 1Q0-919-475.clb
   Part No SW: 56D 919 475     HW: 56D 919 475
   Component: PARKHILFE 8K  H01 0005
   Revision: --------    Serial number: 64211214800215
   Coding: 308001
   Shop #: WSC 12345 123 12345
   ASAM Dataset: EV_EPHVA18VW4110000 001006
   ROD: EV_EPHVA18VW4110000.rod
   VCID: 72F2CB83F4AFD81219143CD-8026

No fault code found.

-------------------------------------------------------------------------------
Address 15: Airbags        Labels: 3C0-909-605.lbl
   Part No SW: 3C0 909 605 J    HW: 3C0 909 605 J
   Component: 04 AIRBAG VW8   029 2521
   Revision: 09029000    Serial number: 003A2PARDEQ1
   Coding: 0012340
   Shop #: WSC 05311 000 00000
   VCID: 2D4818FF2D11CB6A84A6279-8078

   Subsystem 1 - Serial number: 6332MSME0D75385A

   Subsystem 2 - Serial number: 6342MSME1168735D

   Subsystem 3 - Serial number: 6351HTS6QLL6APD2

   Subsystem 4 - Serial number: 6361HTS6OLLQQMN2

   Subsystem 5 - Serial number: 00000000000000000

   Subsystem 6 - Serial number: 00000000000000000

No fault code found.

-------------------------------------------------------------------------------
Address 16: Steering wheel        Labels: 3C0-953-549-SW25.lbl
   Part No SW: 3C0 953 549 AH    HW: 3C0 953 549 AH
   Component: J0527               0030
   Revision: 00035000    Serial number: 3C0953507
   Coding: 0000512
   Shop #: WSC 12345 123 12345
   VCID: 72F2CB83F4AFD49219143CD-8026

   Subsystem 1 - Part No: 3C8 959 537 D
   Component: E221__MFL-TK6   H07 0022
   Coding: 00000226
   Shop #: WSC 00000

No fault code found.

-------------------------------------------------------------------------------
Address 17: Instruments (J285)       Labels: 3C8-920-xxx-17.clb
   Part No SW: 3AA 920 870 D    HW: 3AA 920 870 D
   Component: KOMBI         H03 0607
   Serial number: 00000000000000
   Coding: 161D00
   Shop #: WSC 05314 115 12345
   ASAM Dataset: EV_Kombi_UDS_VDD_RM09 A04114
   ROD: EV_Kombi_UDS_VDD_RM09_SK35.rod
   VCID: 337C0E87CB35911AD262E11-8066

No fault code found.

-------------------------------------------------------------------------------
Address 19: CAN Gateway        Labels: 3C0-907-530-V3.clb
   Part No SW: 3C0 907 530 Q    HW: 3C0 907 951
   Component: J533  Gateway   H13 0172
   Revision:   H13       Serial number: 3620P1080300AE
   Coding: F9A07F16424202002002
   Shop #: WSC 12345 123 12345
   VCID: 2F7402F7271DB97AB6BADD1-807A

1 Fault Found:
02638 - Enabling Steering Column Lock
            012 - Electrical Fault in Circuit
             Freeze Frame:
                    Fault Status: 01101100
                    Fault Priority: 1
                    Fault Frequency: 1
                    Reset counter: 71
                    Mileage: 246309 km
                    Time Indication: 0


-------------------------------------------------------------------------------
Address 25: Immobilizer        Labels: 3C0-959-433-25.clb
   Part No SW: 3C0 959 433 R    HW: 3C0 959 433 R
   Component:    IMMO         042 0383
   Revision: 00042000    Serial number: VWZCZ000000000
   Shop #: WSC 131071 1023 2097151
   VCID: 39603CAFE95967CA185EA39-806C

   Subsystem 1 - Part No: 3C0 905 861 F
   Component:    ELV          026 0380
   3C0905861F     ELV          026 0380

No fault code found.

-------------------------------------------------------------------------------
Address 37: Navigation (J794)       Labels: 1K0-035-27x-37.clb
   Part No SW: 3C0 035 279     HW: 3C0 035 279
   Component: RNS315        H05 0010
   Serial number: VWZAZ2L8395963
   Coding: 000004110400000000020000
   Shop #: WSC 06186 123 06186
   ASAM Dataset: EV_RNS315VWEUV1UDS A01005
   ROD: EV_RNS315VWEUV1UDS.rod
   VCID: 60D6B1CB2A435A827FA0F65-8034

No fault code found.

-------------------------------------------------------------------------------
Address 42: Door Elect, Driver        Labels: 1K0-959-701-MIN3.lbl
   Part No SW: 1K0 959 701 P    HW: 1K0 959 793 L
   Component: J386  TUER-SG FT    1123
   Revision: 12006001    Serial number: 00000524468621
   Coding: 0000245
   Shop #: WSC 05311 000 00000
   VCID: 3B6C26A7E36555DA0A32591-806E

No fault code found.

-------------------------------------------------------------------------------
Address 44: Steering Assist        Labels: 1Kx-909-14x-44.clb
   Part No: 1K1 909 144 L
   Component: EPS_ZFLS Kl.135 H07 1806
   Shop #: WSC 12345 123 12345
   VCID: 347E0D9BCE3B9AA2CB68EA5-8060

No fault code found.

-------------------------------------------------------------------------------
Address 46: Central Conv.        Labels: 3C0-959-433-46.clb
   Part No SW: 3C0 959 433 R    HW: 3C0 959 433 R
   Component:    KSG PQ46 ELV 042 0472
   Revision: 00042000    Serial number: VWZCZ000000000
   Coding: 1891080851034E763002951570084F0B607C00
   Shop #: WSC 12345 123 12345
   VCID: 39603CAFE95967CA185EA39-806C

   Subsystem 1 - Component:   Sounder n.mounted

   Subsystem 2 - Component:       NGS n.mounted

   Subsystem 3 - Component:      IRUE n.mounted

No fault code found.

-------------------------------------------------------------------------------
Address 52: Door Elect, Pass.        Labels: 1K0-959-702-MIN3.lbl
   Part No SW: 1K0 959 702 P    HW: 1K0 959 792 L
   Component: J387  TUER-SG BT    1123
   Revision: 12006001    Serial number: 00000560168621
   Coding: 0000244
   Shop #: WSC 05311 000 00000
   VCID: 3C6E25BBE66B52E20338425-8068

No fault code found.

-------------------------------------------------------------------------------
Address 53: Parking Brake        Labels: 3C0-907-801-53.clb
   Part No SW: 3C0 907 801 B    HW: 3C0 907 801 B
   Component: EPB  VC8HC001   013 0001
   Revision:   013
   Coding: 0000012
   Shop #: WSC 05311 000 00000
   VCID: 2150F4CF61C91F0A302EBB9-8074

No fault code found.

-------------------------------------------------------------------------------
Address 62: Door, Rear Left        Labels: 1K0-959-703-GEN3.lbl
   Part No SW: 1K0 959 703 P    HW: 1K0 959 795 G
   Component: J388   TUER-SG HL   1114
   Revision: 11004001    Serial number: 00000000221584
   Coding: 0000208
   Shop #: WSC 06186 686 06186
   VCID: 3D6828BFFD715BEA3406779-8068

No fault code found.

-------------------------------------------------------------------------------
Address 6C: Back-up Cam.        Labels: 5N0-907-441.clb
   Part No SW: 3C0 907 441     HW: 3C0 907 441
   Component: J772__Rearview      0042
   Revision: 00H05000    Serial number:    PA8 J850797
   Coding: 0020007
   Shop #: WSC 12345 123 12345
   VCID: 5FD4B237173D69FA46DACD1-800A

No fault code found.

-------------------------------------------------------------------------------
Address 6D: Trunk Elect.        Labels: None
   Part No SW: 3C9 827 383 J    HW: 3C9 827 383 J
   Component: J605  HECKDECKEL    0804
   Revision: 00H52001
   Shop #: WSC 05311 000 08193
   VCID: 386639ABD2537EC2E750BE5-806C

No fault code found.

-------------------------------------------------------------------------------
Address 72: Door, Rear Right        Labels: 1K0-959-704-GEN3.lbl
   Part No SW: 1K0 959 704 P    HW: 1K0 959 794 G
   Component: J389   TUER-SG HR   1114
   Revision: 11004001    Serial number: 00000000213110
   Coding: 0000208
   Shop #: WSC 06186 686 06186
   VCID: 3E6A2FB3F07740F22D0C78D-806A

No fault code found.

-------------------------------------------------------------------------------
Address 7D: Aux. Heat        Labels: 1K0-963-235.lbl
   Part No SW: 1K0 963 235 E    HW: 1K0 963 235 E
   Component: PTC-Element         0404
   Revision: 00800000    Serial number:
   Shop #: WSC 00000 000 00000
   VCID: 2D4818FF2D11CB6A84A6279-8078

1 Fault Found:
00361 - Heater Element for Auxiliary Heater (Z35)
            014 - Defective

End-------------------------(Elapsed Time: 02:24)--------------------------

Iemand enig idee wat er aan de hand kan zijn?

[Tarabass]

  Op 27-9-2018 om 11:22, BARRY_TDI zei:

Fingers crossed

Bedankt, Barry! Had je eerder moeten doen



De oude gateway er een paar uur uit gehad gisteren om hem even helemaal van het stroom te hebben. Toen ik hem daarna terug plaatste deed alles het gewoon, de foutmelding was er nog wel, maar nu was de gateway helemaal niet meer te benaderen in VCDS.



Vandaag een E gateway mogen ontvangen van Foppe. Deze er direct ingezet, en de verwachtingen waren hoog. Even de boel gecodeerd en de foutmeldingen waren weg. Ook ging het stuurtje niet meer knipperen nadat ik de sleutel eruit haalde. En ook niet geheel onbelangrijk, de knipperlichten reageren weer op het op slot doen van de auto. Ik kreeg van Rob de tip mee om de oude weer even terug te plaatsen om te kijken of de foutmeldingen weer terugkwamen. En ja hoor, daar waren ze weer. De nieuwe E weer teruggeplaatst en weer foutloos. En stuurslot doet het ook weer.



Kortom, een brakke gateway. Eigenlijk wat Lucas bij VAG al direct zei. Jammer dat zijn monteur de diagnose kapotte vergrendelingsmodule stelde, want als Lucas het direct kon weten had hij dat ook gekund. Volgende week maar even contact opnemen met hen om te kijken wat ze ervan zeggen. Voor nu heb ik grote blij!!



Voor Ronald nog even een foto gemaakt van de gateway. Het is toch echt een originele.



28 september, 2018 aangepast door Tarabass

[maxx007at]

  Op 22-9-2018 om 12:38, Tarabass zei:

Na wat werkzaamheden aan de auto heb ik een error erbij die ik maar niet opgelost krijg. Allereerst even wat ik gedaan heb.

• B7 luchtroosters geplaatst en de plus bijgesoldeerd op de navi16 mod draad van de voetverlichting. De min op het massapunt bijgeplaatst.
• Candraden van de AFS module, die bijgeprikt zaten bij de gateway, weggehaald en geprobeerd deze bij te prikken bij de OPS module. Zonder succes dus de candraden van de AFS module weer weggehaald.

Toen ik de auto ging uitlezen had ik een bult errors. Ik had immers de gateway stekker los gehad. Deze allemaal opgelost. Helaas bleef er één staan. Eerst een stukje gereden en weer uitlezen. Maar de error gaat maar niet weg. En als ik de auto uitzet gaat het stuurtje van de teller knipperen en pingelen. De auto doet het verder goed. Ook gaat de auto op slot, maar gaan de knipperlichten niet knipperen. Bij ontgrendelen wel. Vreemd! Ook heb ik onder "immobilizer" een error, deze komt echter niet terug in de auto-scan gateway installation list. Hieronder de errors en een video van de teller als ik de auto uitzet.



Gateway error:

                Address 19: CAN Gateway       Labels: 3C0-907-530-V3.clb
Control Module Part Number: 3C0 907 530 Q    HW: 3C0 907 951
  Component and/or Version: J533  Gateway   H13 0172
           Software Coding: F9A17F16424202002002
            Work Shop Code: WSC 12345 123 12345
                      VCID: 2F780EAB271DB97AB6BADD1-807A
Fault Codes have been Erased

1 Fault Found:
02638 - Enabling Steering Column Lock
            012 - Electrical Fault in Circuit
             Freeze Frame:
                    Fault Status: 01101100
                    Fault Priority: 1
                    Fault Frequency: 1
                    Reset counter: 71
                    Mileage: 246307 km
                    Time Indication: 0

Immobilizer error:

                Address 25: Immobilizer       Labels: 3C0-959-433-25.clb
Control Module Part Number: 3C0 959 433 R    HW: 3C0 959 433 R
  Component and/or Version:    IMMO         042 0383
           Software Coding:
            Work Shop Code: WSC 131071 1023 2097151
           Additional Info: 3C0905861F     ELV          026 0380
           Additional Info: Geraet 2097151
                      VCID: 396C33DBE95967CA185EA39-806C
1 Fault Found:

02823 - Requirements for Locking the Steering Column Lock not met
            000 -  -  - Intermittent
             Freeze Frame:
                    Fault Status: 00100000
                    Fault Priority: 7
                    Fault Frequency: 2
                    Reset counter: 111
                    Mileage: 246307 km
                    Time Indication: 0
                    Date: 2040.14.26
                    Time: 15:26:21

Video:



Auto-scan log:

01-Engine -- Status: OK 0000
03-ABS Brakes -- Status: OK 0000
04-Steering Angle -- Status: OK 0000
08-Auto HVAC -- Status: OK 0000
09-Cent. Elect. -- Status: OK 0000
10-Park/Steer Assist -- Status: OK 0000
15-Airbags -- Status: OK 0000
16-Steering wheel -- Status: OK 0000
17-Instruments -- Status: OK 0000
19-CAN Gateway -- Status: Malfunction 0010
25-Immobilizer -- Status: OK 0000
37-Navigation -- Status: OK 0000
42-Door Elect, Driver -- Status: OK 0000
44-Steering Assist -- Status: OK 0000
46-Central Conv. -- Status: OK 0000
52-Door Elect, Pass. -- Status: OK 0000
53-Parking Brake -- Status: OK 0000
56-Radio -- Status: OK 0000
62-Door, Rear Left -- Status: OK 0000
6C-Back-up Cam. -- Status: OK 0000
6D-Trunk Elect. -- Status: OK 0000
72-Door, Rear Right -- Status: OK 0000
7D-Aux. Heat -- Status: Malfunction 0010

-------------------------------------------------------------------------------
Address 01: Engine        Labels: 03G-906-021-BMM.clb
   Part No SW: 03G 906 021 NK    HW: 03G 906 021 AB
   Component: R4 2,0L EDC G000SG  9972
   Revision: --H02---    Serial number: VWZCZ000000000
   Coding: 0000072
   Shop #: WSC 00420 211 96882
   VCID: 75F8F09F85C1C3AA3CF6DF9-8020

No fault code found.
Readiness: 0 0 0 0 0

-------------------------------------------------------------------------------
Address 03: ABS Brakes        Labels: 3C0-614-095-C2.clb
   Part No SW: 3C0 614 095 S    HW: 3C0 614 095 S
   Component: ESP 440 C2     H015 0004
   Revision:  H015       Serial number: 0667621424
   Coding: 0015650
   Shop #: WSC 05311 000 00000
   VCID: 32720B83342F9492D994FCD-8066

No fault code found.

-------------------------------------------------------------------------------
Address 08: Auto HVAC        Labels: 3C0-907-044.lbl
   Part No SW: 3C0 907 044 AF    HW: 3C0 907 044 AF
   Component: ClimatronicPQ46 050 0505
   Revision: 00050005    Serial number: 00000000000000
   Shop #: WSC 00000 000 00000
   VCID: 65D8A0DF3561332A8C968F9-8030

No fault code found.

-------------------------------------------------------------------------------
Address 09: Cent. Elect.        Labels: 3C0-937-049-23-H.lbl
   Part No SW: 3C0 937 049 J    HW: 3C0 937 049 J
   Component: Bordnetz-SG     H37 1301
   Revision: 00H37000    Serial number: 00000005827875
   Coding: EF8A0F0F001E1A0000000F001E000000001B5D435C0000
   Shop #: WSC 16272 162 16272
   VCID: 3076018B3A23A682AF80C65-8064

   Subsystem 1 - Part No: 3C1 955 119   Labels: 1KX-955-119.CLB
   Component: Wischer VW461  012  0503
   Coding: 00063445
   Shop #: WSC 16272

   Subsystem 2 - Part No: 1K0 955 559 AE  Labels: 1K0-955-559-AF.CLB
   Component: RLS     160606 014  1201
   Coding: 00471077
   Shop #: WSC 16272

No fault code found.

-------------------------------------------------------------------------------
Address 10: Park/Steer Assist (J446)       Labels: 1Q0-919-475.clb
   Part No SW: 56D 919 475     HW: 56D 919 475
   Component: PARKHILFE 8K  H01 0005
   Revision: --------    Serial number: 64211214800215
   Coding: 308001
   Shop #: WSC 12345 123 12345
   ASAM Dataset: EV_EPHVA18VW4110000 001006
   ROD: EV_EPHVA18VW4110000.rod
   VCID: 72F2CB83F4AFD81219143CD-8026

No fault code found.

-------------------------------------------------------------------------------
Address 15: Airbags        Labels: 3C0-909-605.lbl
   Part No SW: 3C0 909 605 J    HW: 3C0 909 605 J
   Component: 04 AIRBAG VW8   029 2521
   Revision: 09029000    Serial number: 003A2PARDEQ1
   Coding: 0012340
   Shop #: WSC 05311 000 00000
   VCID: 2D4818FF2D11CB6A84A6279-8078

   Subsystem 1 - Serial number: 6332MSME0D75385A

   Subsystem 2 - Serial number: 6342MSME1168735D

   Subsystem 3 - Serial number: 6351HTS6QLL6APD2

   Subsystem 4 - Serial number: 6361HTS6OLLQQMN2

   Subsystem 5 - Serial number: 00000000000000000

   Subsystem 6 - Serial number: 00000000000000000

No fault code found.

-------------------------------------------------------------------------------
Address 16: Steering wheel        Labels: 3C0-953-549-SW25.lbl
   Part No SW: 3C0 953 549 AH    HW: 3C0 953 549 AH
   Component: J0527               0030
   Revision: 00035000    Serial number: 3C0953507
   Coding: 0000512
   Shop #: WSC 12345 123 12345
   VCID: 72F2CB83F4AFD49219143CD-8026

   Subsystem 1 - Part No: 3C8 959 537 D
   Component: E221__MFL-TK6   H07 0022
   Coding: 00000226
   Shop #: WSC 00000

No fault code found.

-------------------------------------------------------------------------------
Address 17: Instruments (J285)       Labels: 3C8-920-xxx-17.clb
   Part No SW: 3AA 920 870 D    HW: 3AA 920 870 D
   Component: KOMBI         H03 0607
   Serial number: 00000000000000
   Coding: 161D00
   Shop #: WSC 05314 115 12345
   ASAM Dataset: EV_Kombi_UDS_VDD_RM09 A04114
   ROD: EV_Kombi_UDS_VDD_RM09_SK35.rod
   VCID: 337C0E87CB35911AD262E11-8066

No fault code found.

-------------------------------------------------------------------------------
Address 19: CAN Gateway        Labels: 3C0-907-530-V3.clb
   Part No SW: 3C0 907 530 Q    HW: 3C0 907 951
   Component: J533  Gateway   H13 0172
   Revision:   H13       Serial number: 3620P1080300AE
   Coding: F9A07F16424202002002
   Shop #: WSC 12345 123 12345
   VCID: 2F7402F7271DB97AB6BADD1-807A

1 Fault Found:
02638 - Enabling Steering Column Lock
            012 - Electrical Fault in Circuit
             Freeze Frame:
                    Fault Status: 01101100
                    Fault Priority: 1
                    Fault Frequency: 1
                    Reset counter: 71
                    Mileage: 246309 km
                    Time Indication: 0


-------------------------------------------------------------------------------
Address 25: Immobilizer        Labels: 3C0-959-433-25.clb
   Part No SW: 3C0 959 433 R    HW: 3C0 959 433 R
   Component:    IMMO         042 0383
   Revision: 00042000    Serial number: VWZCZ000000000
   Shop #: WSC 131071 1023 2097151
   VCID: 39603CAFE95967CA185EA39-806C

   Subsystem 1 - Part No: 3C0 905 861 F
   Component:    ELV          026 0380
   3C0905861F     ELV          026 0380

No fault code found.

-------------------------------------------------------------------------------
Address 37: Navigation (J794)       Labels: 1K0-035-27x-37.clb
   Part No SW: 3C0 035 279     HW: 3C0 035 279
   Component: RNS315        H05 0010
   Serial number: VWZAZ2L8395963
   Coding: 000004110400000000020000
   Shop #: WSC 06186 123 06186
   ASAM Dataset: EV_RNS315VWEUV1UDS A01005
   ROD: EV_RNS315VWEUV1UDS.rod
   VCID: 60D6B1CB2A435A827FA0F65-8034

No fault code found.

-------------------------------------------------------------------------------
Address 42: Door Elect, Driver        Labels: 1K0-959-701-MIN3.lbl
   Part No SW: 1K0 959 701 P    HW: 1K0 959 793 L
   Component: J386  TUER-SG FT    1123
   Revision: 12006001    Serial number: 00000524468621
   Coding: 0000245
   Shop #: WSC 05311 000 00000
   VCID: 3B6C26A7E36555DA0A32591-806E

No fault code found.

-------------------------------------------------------------------------------
Address 44: Steering Assist        Labels: 1Kx-909-14x-44.clb
   Part No: 1K1 909 144 L
   Component: EPS_ZFLS Kl.135 H07 1806
   Shop #: WSC 12345 123 12345
   VCID: 347E0D9BCE3B9AA2CB68EA5-8060

No fault code found.

-------------------------------------------------------------------------------
Address 46: Central Conv.        Labels: 3C0-959-433-46.clb
   Part No SW: 3C0 959 433 R    HW: 3C0 959 433 R
   Component:    KSG PQ46 ELV 042 0472
   Revision: 00042000    Serial number: VWZCZ000000000
   Coding: 1891080851034E763002951570084F0B607C00
   Shop #: WSC 12345 123 12345
   VCID: 39603CAFE95967CA185EA39-806C

   Subsystem 1 - Component:   Sounder n.mounted

   Subsystem 2 - Component:       NGS n.mounted

   Subsystem 3 - Component:      IRUE n.mounted

No fault code found.

-------------------------------------------------------------------------------
Address 52: Door Elect, Pass.        Labels: 1K0-959-702-MIN3.lbl
   Part No SW: 1K0 959 702 P    HW: 1K0 959 792 L
   Component: J387  TUER-SG BT    1123
   Revision: 12006001    Serial number: 00000560168621
   Coding: 0000244
   Shop #: WSC 05311 000 00000
   VCID: 3C6E25BBE66B52E20338425-8068

No fault code found.

-------------------------------------------------------------------------------
Address 53: Parking Brake        Labels: 3C0-907-801-53.clb
   Part No SW: 3C0 907 801 B    HW: 3C0 907 801 B
   Component: EPB  VC8HC001   013 0001
   Revision:   013
   Coding: 0000012
   Shop #: WSC 05311 000 00000
   VCID: 2150F4CF61C91F0A302EBB9-8074

No fault code found.

-------------------------------------------------------------------------------
Address 62: Door, Rear Left        Labels: 1K0-959-703-GEN3.lbl
   Part No SW: 1K0 959 703 P    HW: 1K0 959 795 G
   Component: J388   TUER-SG HL   1114
   Revision: 11004001    Serial number: 00000000221584
   Coding: 0000208
   Shop #: WSC 06186 686 06186
   VCID: 3D6828BFFD715BEA3406779-8068

No fault code found.

-------------------------------------------------------------------------------
Address 6C: Back-up Cam.        Labels: 5N0-907-441.clb
   Part No SW: 3C0 907 441     HW: 3C0 907 441
   Component: J772__Rearview      0042
   Revision: 00H05000    Serial number:    PA8 J850797
   Coding: 0020007
   Shop #: WSC 12345 123 12345
   VCID: 5FD4B237173D69FA46DACD1-800A

No fault code found.

-------------------------------------------------------------------------------
Address 6D: Trunk Elect.        Labels: None
   Part No SW: 3C9 827 383 J    HW: 3C9 827 383 J
   Component: J605  HECKDECKEL    0804
   Revision: 00H52001
   Shop #: WSC 05311 000 08193
   VCID: 386639ABD2537EC2E750BE5-806C

No fault code found.

-------------------------------------------------------------------------------
Address 72: Door, Rear Right        Labels: 1K0-959-704-GEN3.lbl
   Part No SW: 1K0 959 704 P    HW: 1K0 959 794 G
   Component: J389   TUER-SG HR   1114
   Revision: 11004001    Serial number: 00000000213110
   Coding: 0000208
   Shop #: WSC 06186 686 06186
   VCID: 3E6A2FB3F07740F22D0C78D-806A

No fault code found.

-------------------------------------------------------------------------------
Address 7D: Aux. Heat        Labels: 1K0-963-235.lbl
   Part No SW: 1K0 963 235 E    HW: 1K0 963 235 E
   Component: PTC-Element         0404
   Revision: 00800000    Serial number:
   Shop #: WSC 00000 000 00000
   VCID: 2D4818FF2D11CB6A84A6279-8078

1 Fault Found:
00361 - Heater Element for Auxiliary Heater (Z35)
            014 - Defective

End-------------------------(Elapsed Time: 02:24)--------------------------

Iemand enig idee wat er aan de hand kan zijn?

Zelfde als wat Rachid heeft; je stuurslotmodule lijkt defect aan het gaan te zijn.

[Tarabass]

Ja, daar moest ik ook aan denken. Echter krijg ik geen foutmeldingen op de teller en is de immobilizer gewoon benaderbaar. En het zou natuurlijk toeval kunnen zijn, maar dit is ontstaan nadat ik met de candraden aan het rommelen ben geweest en gesoldeerd heb. Zijn dit dezelfde foutmeldingen als wat Rachid had?



Hij gaat inderdaad niet op stuurslot. Hij start wel gewoon en blijft gewoon lopen.

22 september, 2018 aangepast door Tarabass

[maxx007at]

  Op 22-9-2018 om 12:46, Tarabass zei:

Ja, daar moest ik ook aan denken. Echter krijg ik geen foutmeldingen op de teller en is de immobilizer gewoon benaderbaar. En het zou natuurlijk toeval kunnen zijn, maar dit is ontstaan nadat ik met de candraden aan het rommelen ben geweest en gesoldeerd heb. Zijn dit dezelfde foutmeldingen als wat Rachid had?



Hij gaat inderdaad niet op stuurslot. Hij start wel gewoon en blijft gewoon lopen.

Hier begint het mee helaas

[Gast Fappie]

Yup ook gehad, voordeel voor jou is dat alles nog standaard is, nadeel is ritje Nuenen en 249 euro armer.

Ik zou wel snel handelen voordat die helemaal niet meer start.





Verzonden vanaf mijn iPhone met Tapatalk Pro

[Passat Rdi]

Kan je de 29ste mee ik moet ook naar vag om een nieuwe module te laten plaatsen volgende week.

[Roy_01]

Gaat het om het slot waar je sleutel mee vast wordt gehouden in het contactslot?

Het hoeft niet helemaal defect te zijn om een foutcode te geven.

22 september, 2018 aangepast door Roy_01

[Gast Fappie]

  Op 22-9-2018 om 16:28, Roy_01 zei:

Gaat het om het slot waar je sleutel mee vast wordt gehouden in het contactslot?

Het hoeft niet helemaal defect te zijn om een foutcode te geven.

Stuurkolom module bekend probleem





Verzonden vanaf mijn iPhone met Tapatalk Pro

[Tarabass]

Ik geloof ook dat de stuurslotmodule het aan het begeven is. Ik heb inderdaad nog de versie die kapot kan gaan. Blijf wel het gevoel houden dat het erg toevallig is. Ik ben onder het stuur redelijk bezig geweest met bedrading etc. en direct daarna krijg ik de melding. Zou ik hem dan aangestoten kunnen hebben waardoor hij het gaat begeven? Ik weet niet wat er kapot gaat aan dat ding?



Ik ga maandag iig even contact opnemen met VAG techniek

[Gast Fappie]

  Op 22-9-2018 om 17:48, Tarabass zei:

Ik geloof ook dat de stuurslotmodule het aan het begeven is. Ik heb inderdaad nog de versie die kapot kan gaan. Blijf wel het gevoel houden dat het erg toevallig is. Ik ben onder het stuur redelijk bezig geweest met bedrading etc. en direct daarna krijg ik de melding. Zou ik hem dan aangestoten kunnen hebben waardoor hij het gaat begeven? Ik weet niet wat er kapot gaat aan dat ding?



Ik ga maandag iig even contact opnemen met VAG techniek

Nee zijn gewoon kut dingen uhhh producteigenschap of zo.





Verzonden vanaf mijn iPhone met Tapatalk Pro

[Tarabass]

Voor de liefhebbers: https://www.vagtechniek.nl/garage/prijslijst/stuurkolomvergrendeling-passat-3c/

[Tarabass]

Vanochtend contact gehad met VAG. Morgen kan ik er terecht. Zaterdag kon ook, maar dan om 9 uur 's ochtends. Jij moest om 3 uur daar zijn toch, Rob? Dus dat wordt hem helaas niet.



To be continued

[Tarabass]

Nou, terug bij af. Vandaag bij VAG techniek geweest en het is niet de stuurkolomvergrendelingsmodule. Ik heb het hele verhaal verteld zoals ik ook in de OP gedaan heb hier. De monteur zei dat de foutmelding aangaf dat de module kapot is. Na vervangen van de module veranderde er niets. Toen Lucas erbij gehad en hij zei direct dat de foutmelding niet aangeeft dat de module kapot is, maar dat er iets fout zit in de stroomvoorziening van de module. Mijn twijfel was dus niet ongegrond. Lekker dan, €250,- armer en geen reet opgeschoten.



Nu werken aan een oplossing. Ik hoop dat mensen hier mij op weg kunnen helpen. Alle tips zijn welkom. Zelf heb ik ook nog wat ideeën/vragen:

• Zo zou ik graag willen weten of de module gezekerd is en welke zekering dit is. Ik dacht SC14, maar die is goed (en preventief vervangen)
• Hoe zien de stroomloopschema's eruit voor de module? Waar krijgt hij zijn stroom vandaan?
• Hoe staat de module in verbinding met de stuurmodule, het contactslot, de CCM, het boordnet

Ik tag even wat namen om ze, naast de mensen die al meelezen, hierheen te lokken. Geen idee wie hier heel veel verstand van zou kunnen hebben

@@wulfke, @@dreke, @@Diver, @@dieseltje, @@EdB6CC, @@bandenman



[maxx007at]

  Op 25-9-2018 om 19:35, Tarabass zei:

Nou, terug bij af. Vandaag bij VAG techniek geweest en het is niet de stuurkolomvergrendelingsmodule. Ik heb het hele verhaal verteld zoals ik ook in de OP gedaan heb hier. De monteur zei dat de foutmelding aangaf dat de module kapot is. Na vervangen van de module veranderde er niets. Toen Lucas erbij gehad en hij zei direct dat de foutmelding niet aangeeft dat de module kapot is, maar dat er iets fout zit in de stroomvoorziening van de module. Mijn twijfel was dus niet ongegrond. Lekker dan, €250,- armer en geen reet opgeschoten.



Nu werken aan een oplossing. Ik hoop dat mensen hier mij op weg kunnen helpen. Alle tips zijn welkom. Zelf heb ik ook nog wat ideeën/vragen:

• Zo zou ik graag willen weten of de module gezekerd is en welke zekering dit is. Ik dacht SC14, maar die is goed (en preventief vervangen)
• Hoe zien de stroomloopschema's eruit voor de module? Waar krijgt hij zijn stroom vandaan?
• Hoe staat de module in verbinding met de stuurmodule, het contactslot, de CCM, het boordnet

Ik tag even wat namen om ze, naast de mensen die al meelezen, hierheen te lokken. Geen idee wie hier heel veel verstand van zou kunnen hebben

@@wulfke, @@dreke, @@Diver, @@dieseltje, @@EdB6CC, @@bandenman

@@Tarabass

Helaas is er geen “Vind ik niet leuk” knop.

Balen Peter

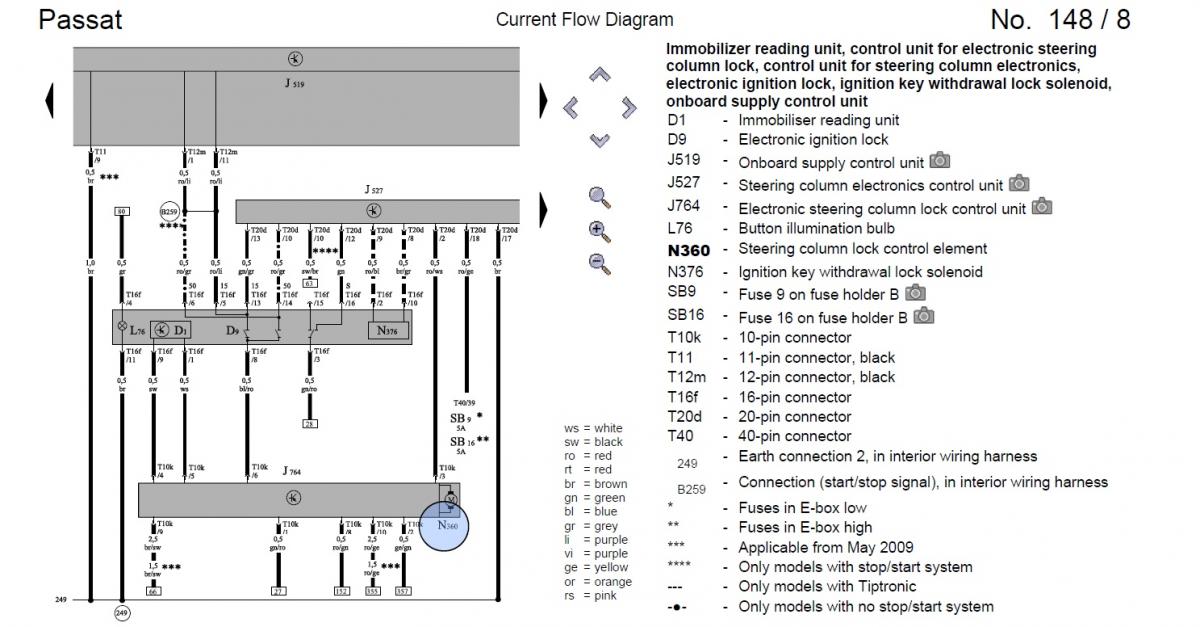

Onderstaand schema geeft aan hoe de stroom loopt:

25 september, 2018 aangepast door maxx007at

[Vinniepilon]

Peter wat heb je gedaan van het weekend? Kan je dat nalopen en kijken of je fout hebt gemaakt, misschien een draad klem gelegd?

[Stephenvanengelen]

Ik zou het donderdag kunnen na zoeken. Met de stroom loop schema’s. Maar er zijn vast mensen die het erder hebben. En je kunnen helpen. Stuur me maar een berichtje als het moet.





Verzonden vanaf mijn iPhone met Tapatalk

[Tarabass]

  Op 25-9-2018 om 19:48, maxx007at zei:

@@Tarabass

Helaas is er geen “Vind ik niet leuk” knop.

Balen Peter

Onderstaand schema geeft aan hoe de stroom loopt:

Oké, en wat is het begin en het eind? CCM -> EVL -> contactslot -> stuurkolommodule/boordnet?

Het geeft in ieder geval een goed beeld van hoe en wat er in verbinding staat.



  Op 25-9-2018 om 19:59, Vinniepilon zei:

Peter wat heb je gedaan van het weekend? Kan je dat nalopen en kijken of je fout hebt gemaakt, misschien een draad klem gelegd?

Twee weken geleden al. Staat in de OP beschreven. In het kort, verlichting b7 roosters aangesloten (min op massapunt/plus op navi16 draad) en canbus splitter AFS module tussen de gateway en OPS module gehaald omdat dit problemen gaf. Daarnaast wat bedrading verlegd achter het dashboardkastje, waarbij ik de CCM los heb gehad (de stekkers niet).



Het is inderdaad de bedoeling om van alles wat ik contact staat de stekkers te controleren. Het zal wellicht wat lulligs zijn, maar vind het maar eens



  Op 25-9-2018 om 20:00, Stephenvanengelen zei:

Ik zou het donderdag kunnen na zoeken. Met de stroom loop schema’s. Maar er zijn vast mensen die het erder hebben. En je kunnen helpen. Stuur me maar een berichtje als het moet.





Verzonden vanaf mijn iPhone met Tapatalk

Thx!

25 september, 2018 aangepast door Tarabass

[EdB6CC]

Toevallig vanavond nog met Aadrik over dit probleem gehad. Eerste wat hij noemde was dat de CCM vaak ook een bijdrage kan hebben in de melding of zelfs de veroorzaker hiervan is.





Verzonden vanaf mijn iPhone met Tapatalk Pro

[wulfke]

ik heb hier een file met de stuur module erin.

J764 is de ELV

J527 is de stuur module waaruit dus de N360 gestuurd wordt - die klik die je hoort als het stuur ontgrendeld wordt.

Er loopt ook nog een verbinding tussen ELV en Comfort module

en er is een draadje van ELV naar gateway

er is een issue dat wanneer je over gaat van B6 gateway naar B7 gateway dat je een draadje moet verleggen om het stuurslot terug werkende te krijgen.

Zonder mijn ABS ombouw ging mijn stuurslot er ook niet op en gingen ook de knipperlichten niet meer bij vergrendelen.

25 september, 2018 aangepast door wulfke

[maxx007at]

  Op 25-9-2018 om 20:07, Tarabass zei:

Oké, en wat is het begin en het eind? CCM -> EVL -> contactslot -> stuurkolommodule/boordnet?

...



Het werkt zo:

[Gast Fappie]

Ik zou handschoenkastje eruit halen, kijken of daar geen draad of kabelboom bij de CCM los of klem zit. Alle draadjes in de stekkers controleren.





Verzonden vanaf mijn iPhone met Tapatalk Pro

[wulfke]

ELV pin 10 -> pin 3 CCM
ELV pin 8 -> pin 4 gateway

Ik zou het richting Comfortmodule of gateway zoeken en met in het bijzonder deze pin plaatsen gezien deze gerelateerd zijn met de ELV

[Tarabass]

Ik ga inderdaad eerst de stekkers/pinnen controleren. Dat lijkt me de kortste klap. Super dat jullie zo meedenken iig. Hiermee kan ik wat gerichter gaan zoeken en eventueel meten

[dieseltje]

Ben net weer thuis en lees dit.

Heb je B7 gateway geplaatst?

[wulfke]

Ik heb destijds tijdens mijn B7 ombouw ook zo een tijdje rond gereden dat telkens ik de sleutel eruit haalde naar een paar seconden het gele stuurtje begon te knipperen met wat piepjes erbij enz.



"If you add the 7N0 gateway, every time that you turn off the car, the steering colum will tell you it's not locked. There is a signal missing from the gateway."



niet dat het bij jou het geval is maar daarom denk ik dat je richting de gateway of CCM moet gaan zoeken.

25 september, 2018 aangepast door wulfke
