OEM stoel- en voorruitwarming in 3BG ingebouwd

[gurby]

Zo, mijn Passat is winterklaar



Afgelopen week bezig geweest met inbouw van het volgende in mijn 3BG:

a. Stoelverwarming (orig. VW van AHW-Shop.de)

b. Voorruitverwarming (orig. VW)

c. Komfortblinker (hoe kan het ook anders: ook orig. VW)



Van de komfortblinker inbouw heb ik wel een paar foto's maar die plaats ik niet want dat is hier zo langzamerhand wel bekend

De inbouw van stoel- en voorruitverwarming verliep in hoofdlijnen als volgt:

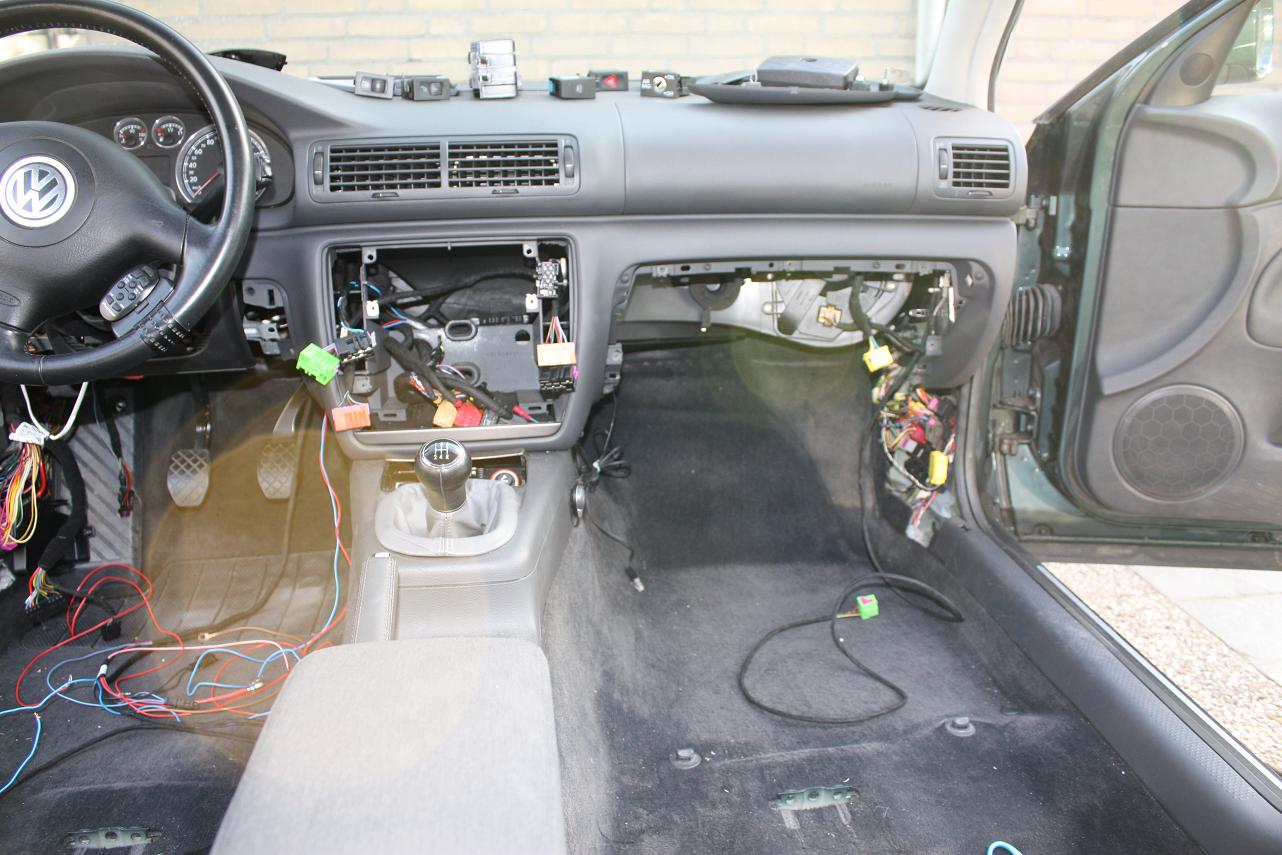

Na het halve dashboard gedemonteerd te hebben, begonnen met de kabelboom voor de voorruitverwarming te maken. 4 draden gaan achterin de stekker, 2 voor de dash.verlichting en de inkomende plus en geschakelde uitgaande plus (richting het relais in motorruimte). De 2 draden voor de verlichting heb ik achterop de aansluiting voor de achterruitverwarming bijgesoldeert.

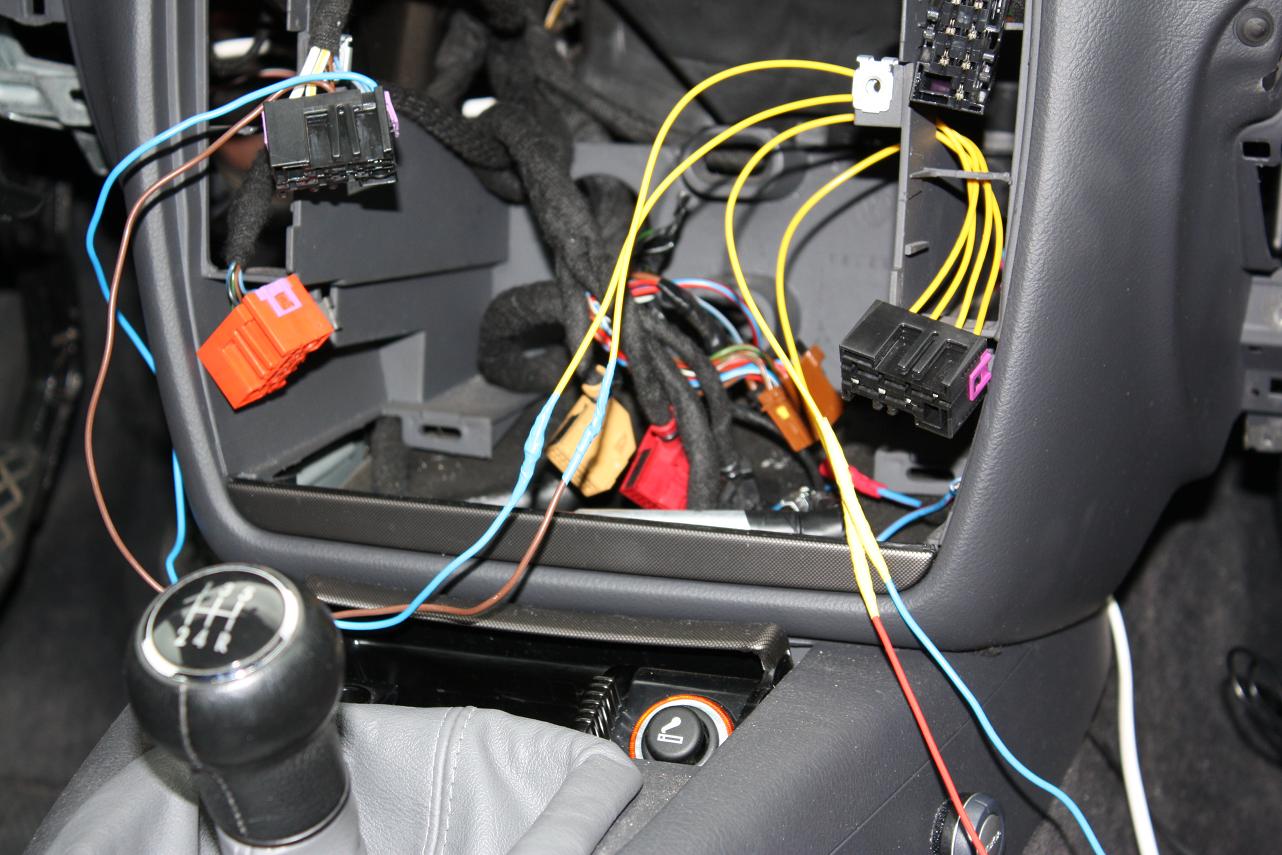

Een beetje kabelboompje ervan gemaakt:

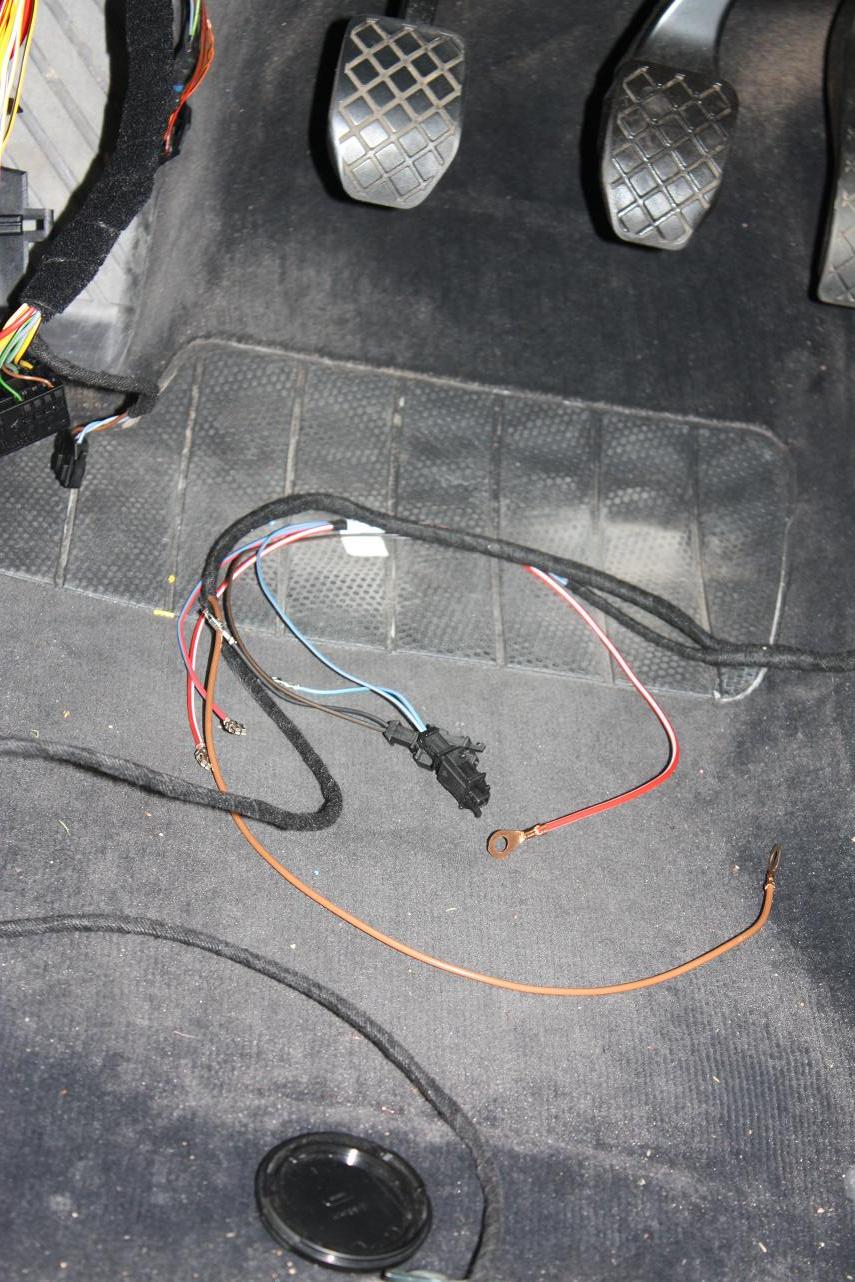

Vervolgens de stoelverwarmingskabelboom erbij gelegd. Links onder het stuur komt ie uit, samen met blauw/rood voor de voorruitverwarming (rood=geschakelde plus (met zekering), blauw is schakeldraad die naar het relais gaat). De stoelvw kabel loopt naar de schakelaars en naar rechts door waar ie onder de bijrijdersstoel moet uitkomen. Ik ging eerst via de rechterkant, dan kom je er net maar is net te krap. Daarna teruggelegd door de middentunnel (niet op foto).

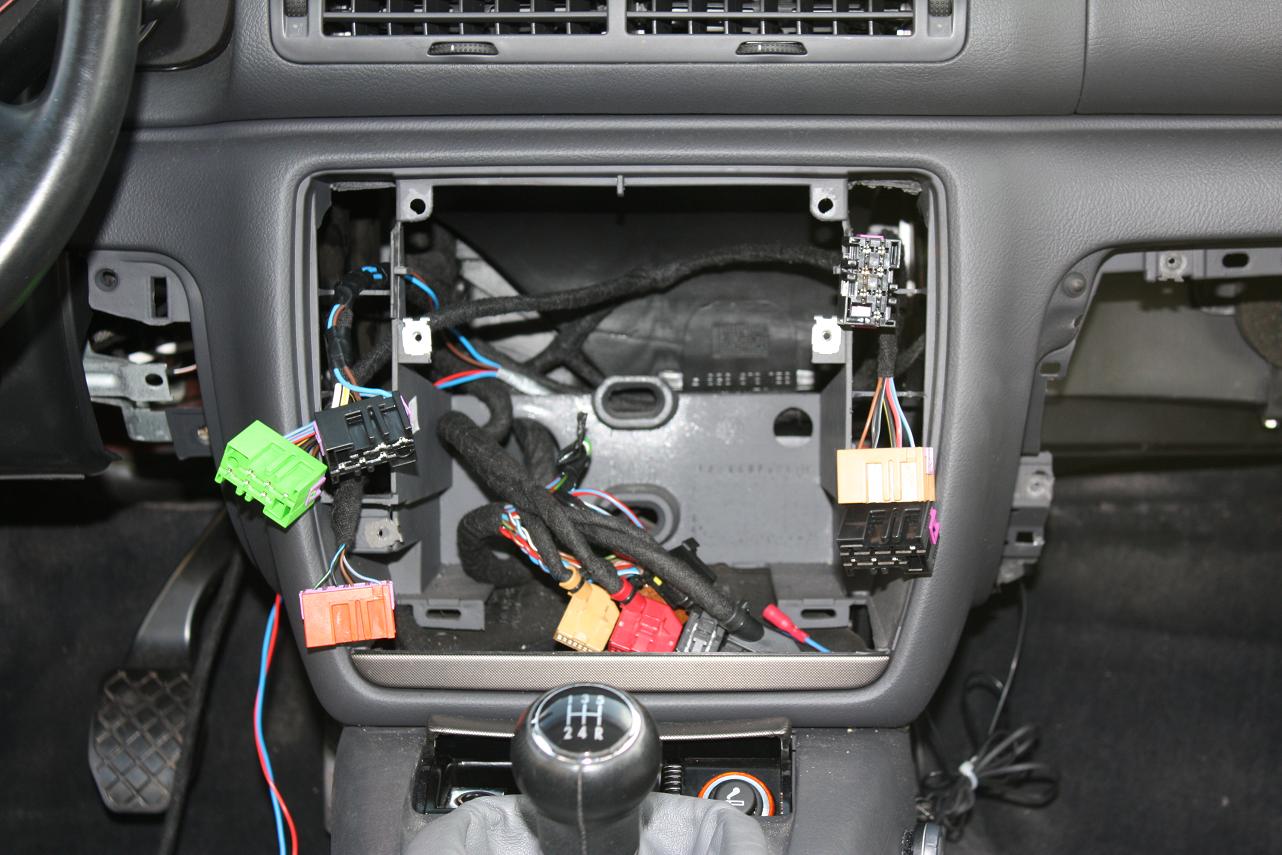

Tussentijdse overview, met de rechterschakelaars erin:

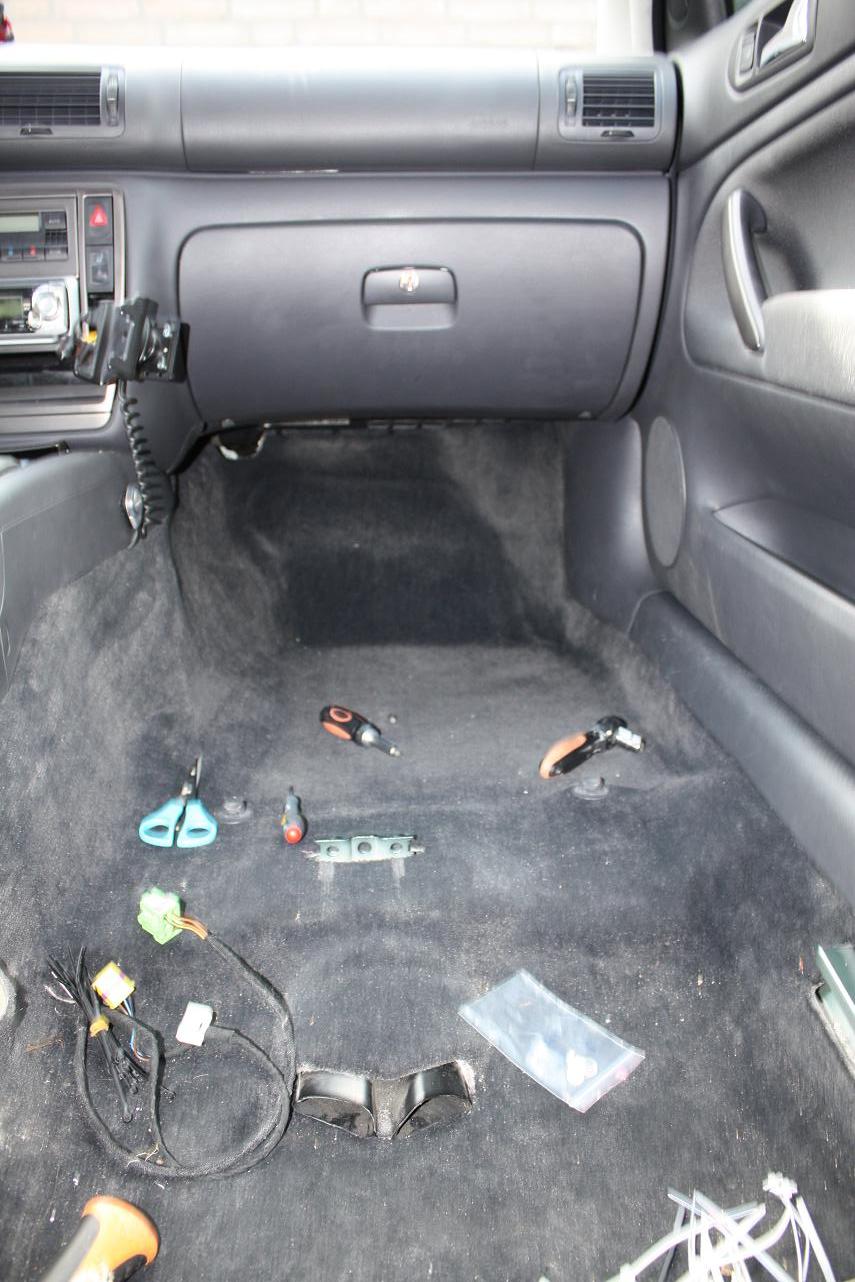

De bijrijderskant weer bijna dicht, carkit mooi weggewerkt, komfortblinker erin en stoelverwarmingsstekker ligt klaar:



Hier de aansluitingen voor de stoelverwarming, plus de aftakking die onder de bestuurdersstoel gaat uitkomen (deze loopt wel langs de linkerdorpel, is lang genoeg):

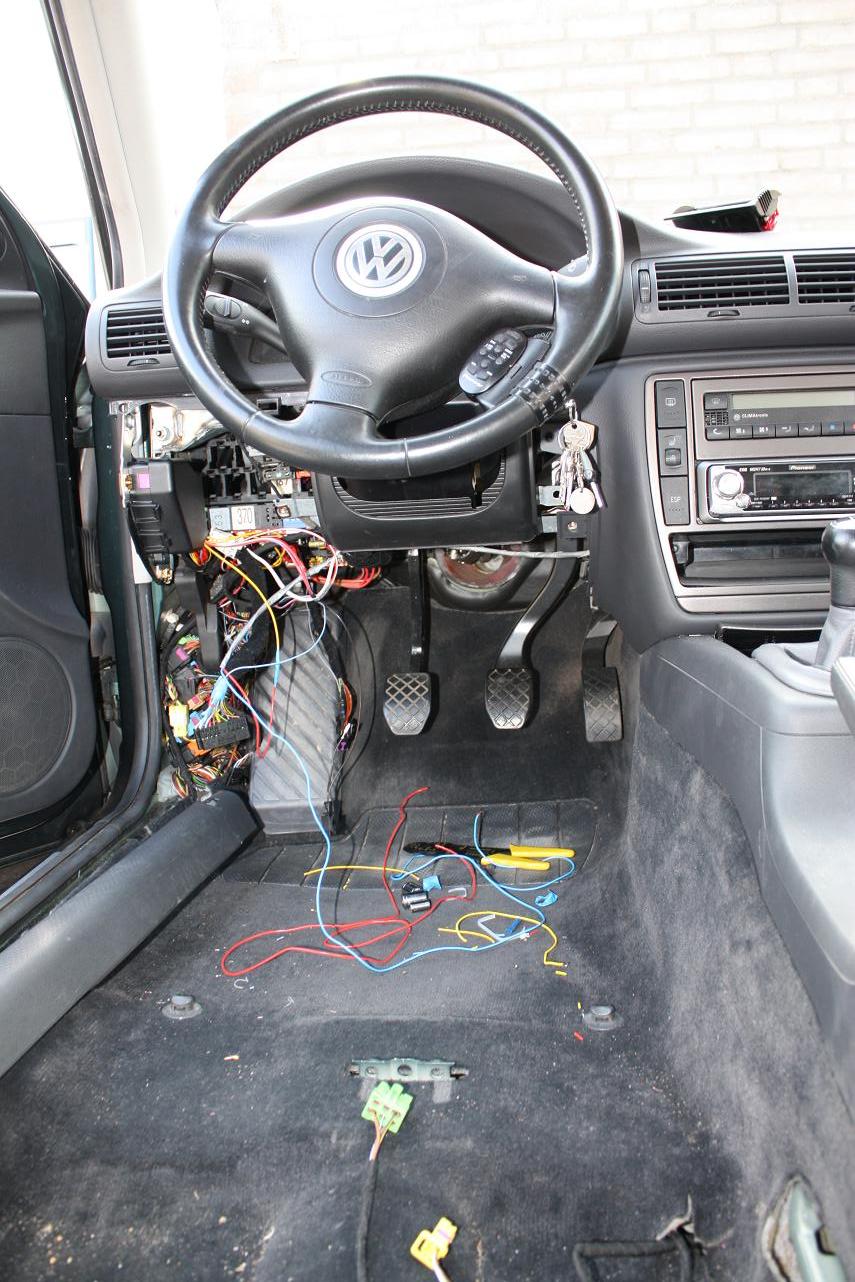

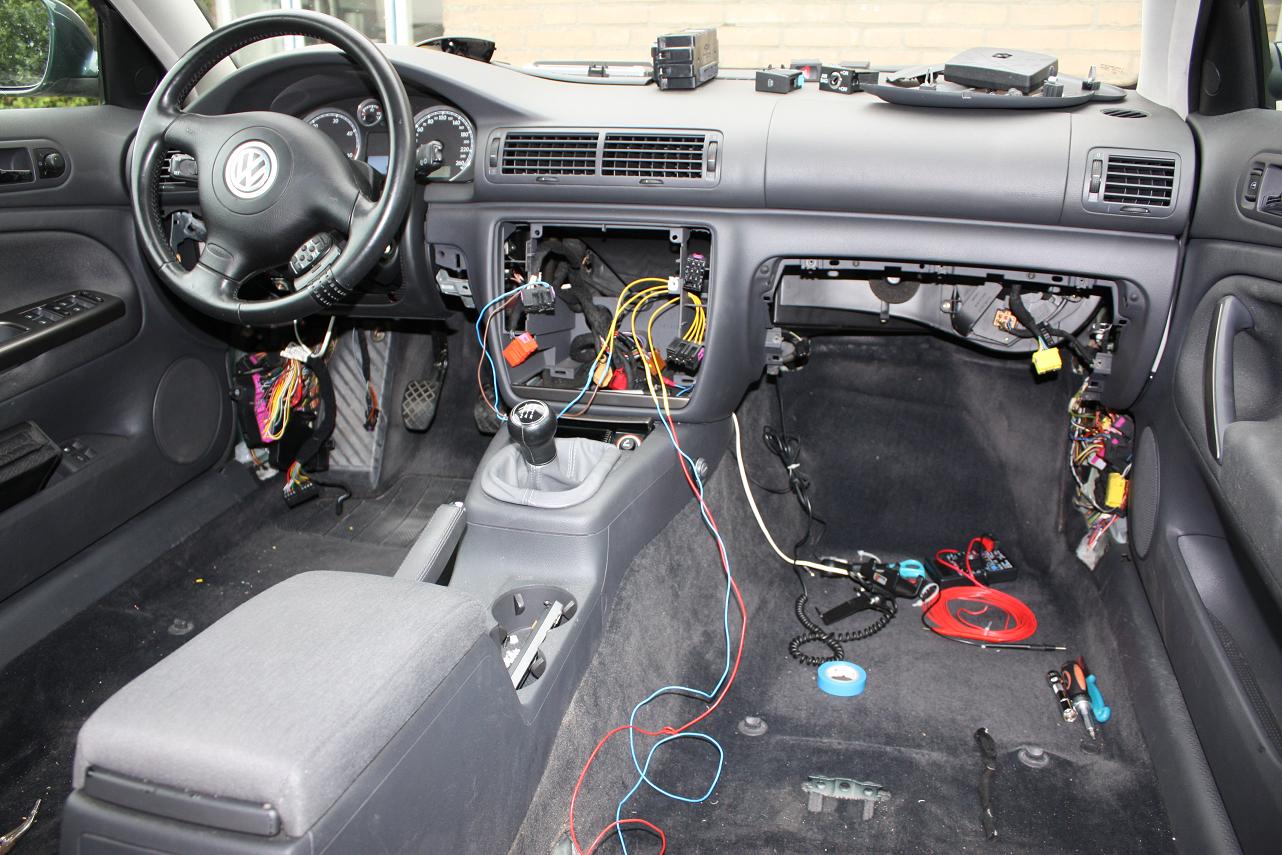

Dan is het aangesloten, de blauwe schakeldraad ligt er nog die moet naar voren en de geschakelde plus voor de stoelverwarming bungelt er nog, is daar ook nog niet aangesloten (en een paar losse afgeknipte draadjes liggen er). Middenconsole is klaar:



De hoezen van de stoelzitting zijn nog even in de wasmachine geweest, eerst binnen en toen buiten (toen het zonnetje ging schijnen) te drogen gelegd:

[gurby]

Deel 2:

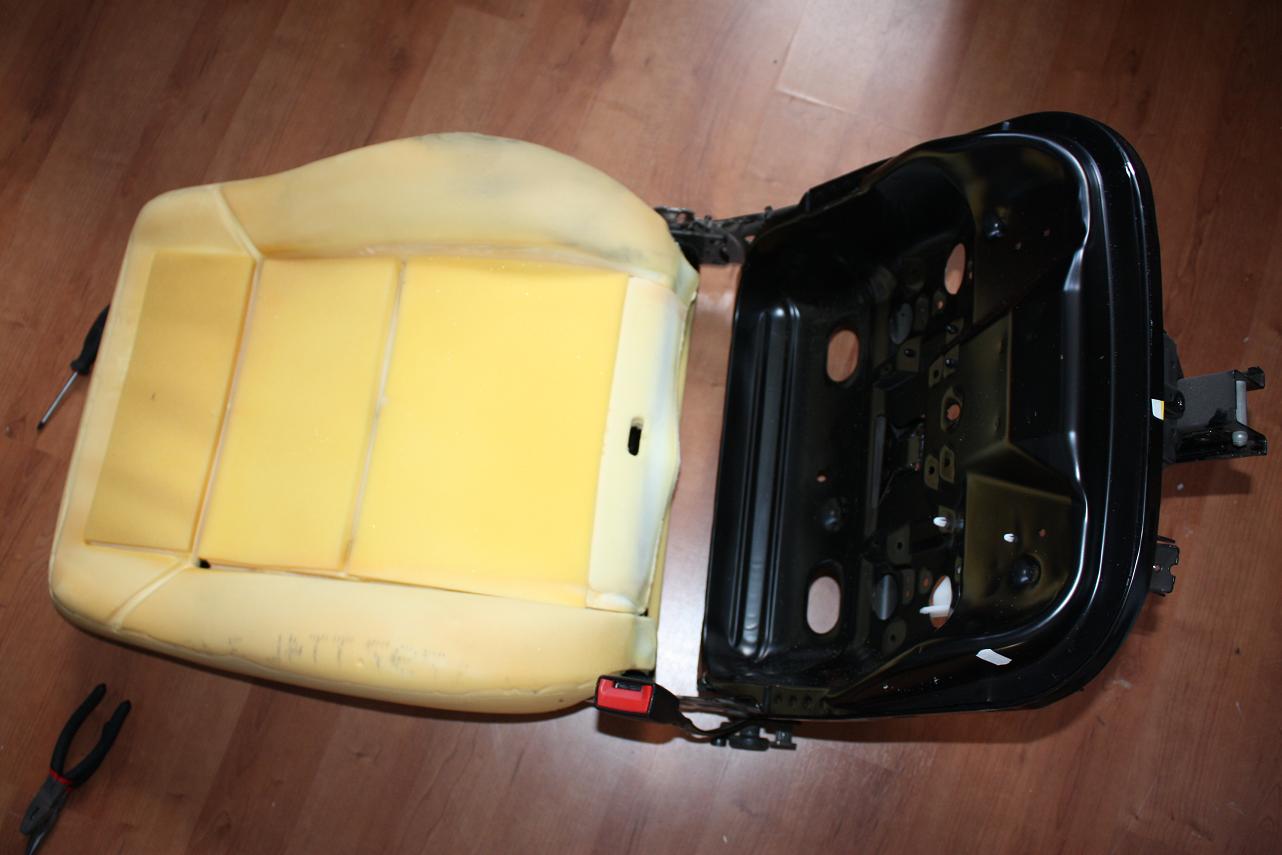

Een uitgeklede stoel ziet er zo uit (schuim van leuning er nog op):

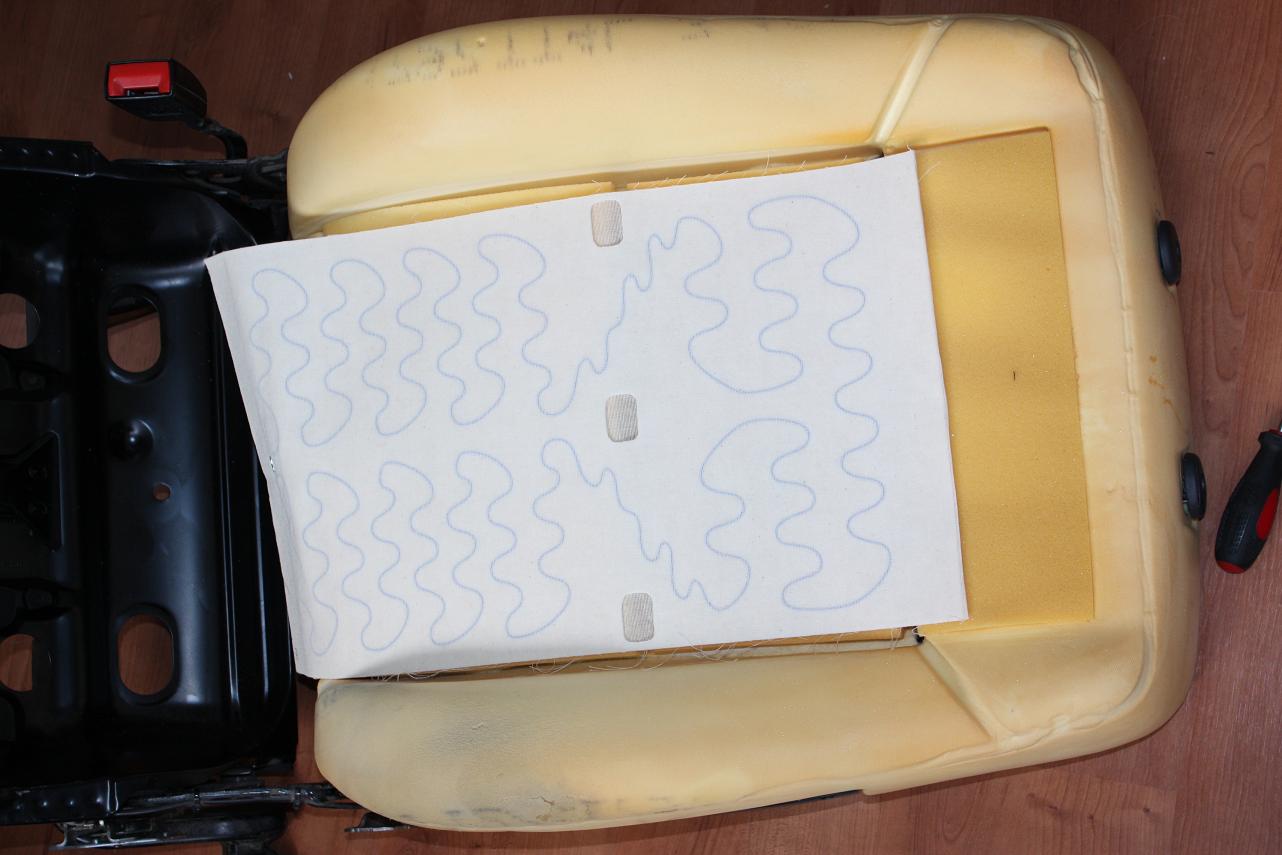

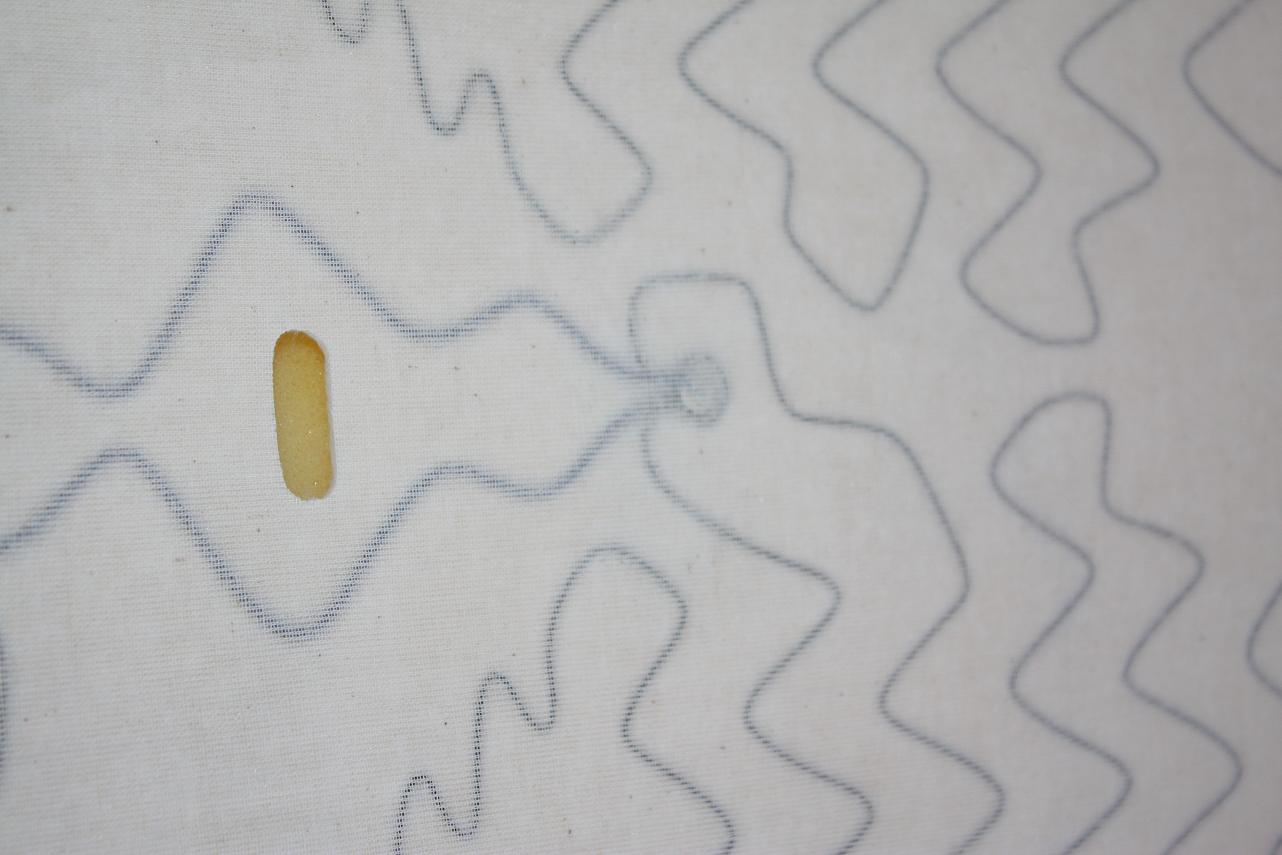

Het matje van de zitting eropgelegd, een close-up van het temperatuurvoelertje en het matje goed in de gleuven geduwt en vastgeplakt:



Het matje voor de rugleuning:



Dan de stoelen weer in elkaar, kabels aan de onderkant vastzetten en dan kunnen die teruggeplaatst in de auto (natuurlijk eerst even goed stofzuigen op de plaatsen waar je normaal nooit bij kan). Dan is het onderdeel stoelverwarming compleet. Hij wordt warm maar het duurt wel een aantal minuten voordat je het goed opmerkt. Heeft misschien ook wel met de huidige temperatuur te maken, erg koud zijn de stoelen natuurlijk toch al niet. Denk dat je pas 's winters het gevoel van 'sudderende familiejuwelen op standje 5', zoals een TDIClub-er dat eens zo prachtig verwoordde, zult gaan merken.

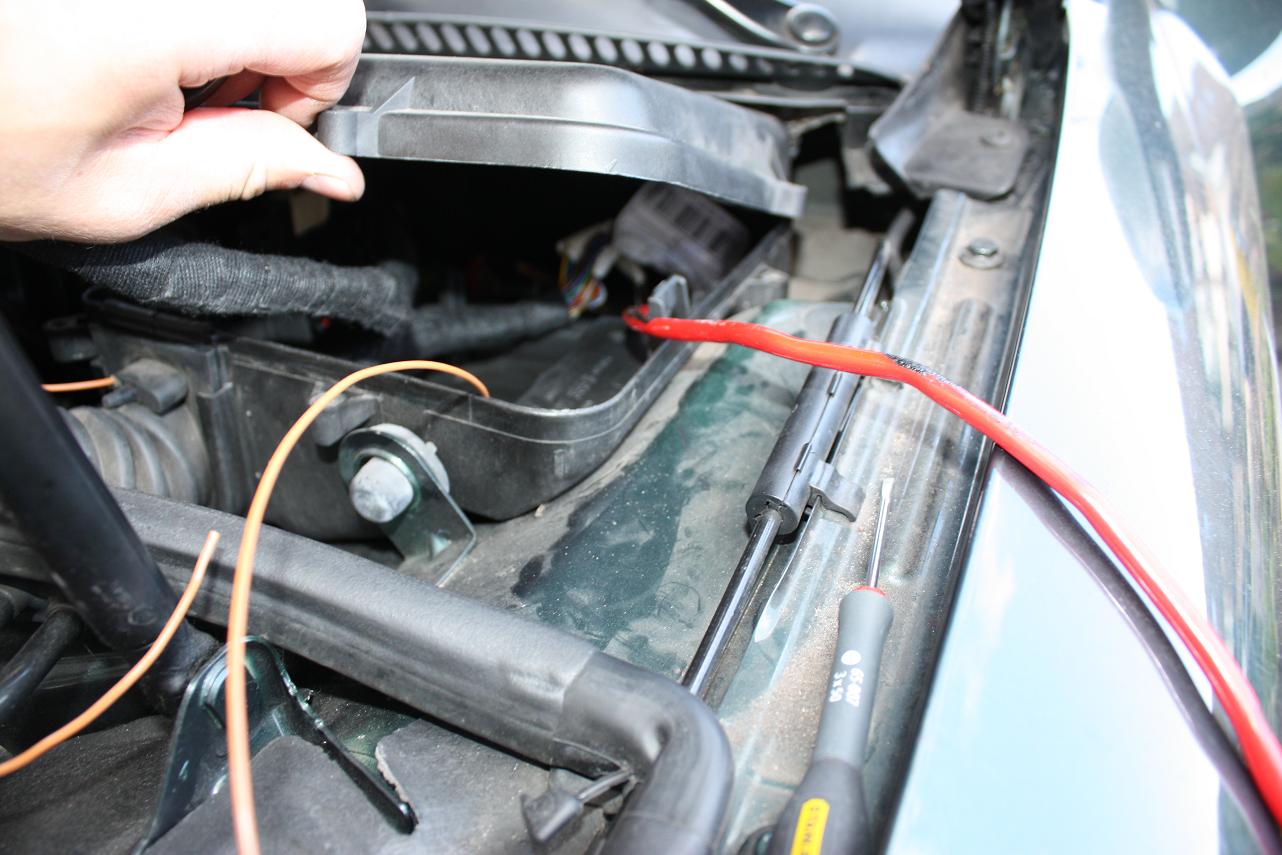

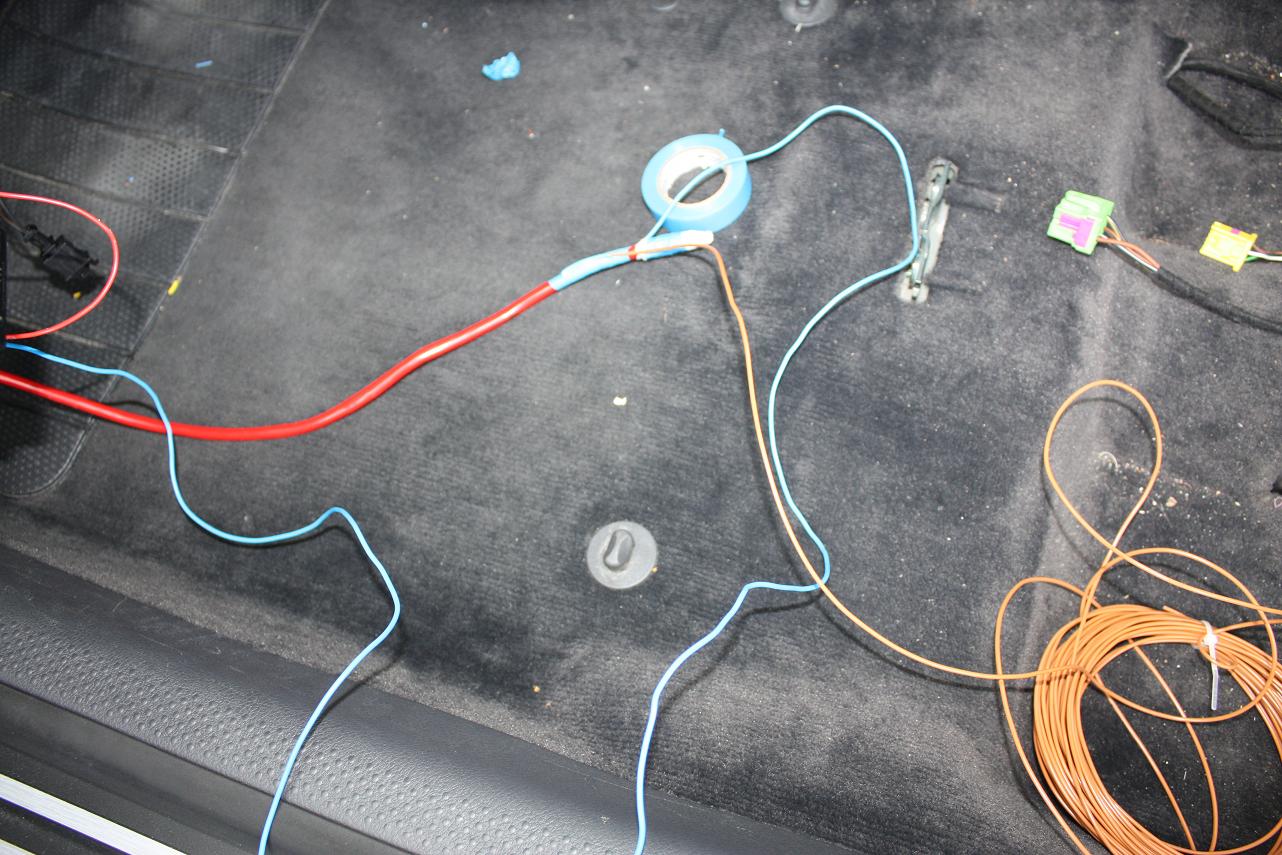

Voor de voorruitverwarming gaan we vanuit het interieur met 2 draden naar het relais onder de motorruimte, een massa en de blauwe schakeldraad vanaf de schakelaar. Hiervoor gaan we door de ECU kast, daar zit een ruime doorvoer die onder het stuur in de dradenmassa uitkomt. Ik heb een dikke rode voedingskabel vanaf ECU zijde erdoor geduwd als trekdraad (let niet op die bruine draad die uit de ECU bak steekt, was een los draadje) en vervolgens beide kabels eraan getaped en naar voren getrokken:

De bruine draad wordt onder het stuur aan een massapunt bevestigd.



Zo ziet het er in de motorruimte dan uit (links hangt het schakelrelais al klaar):

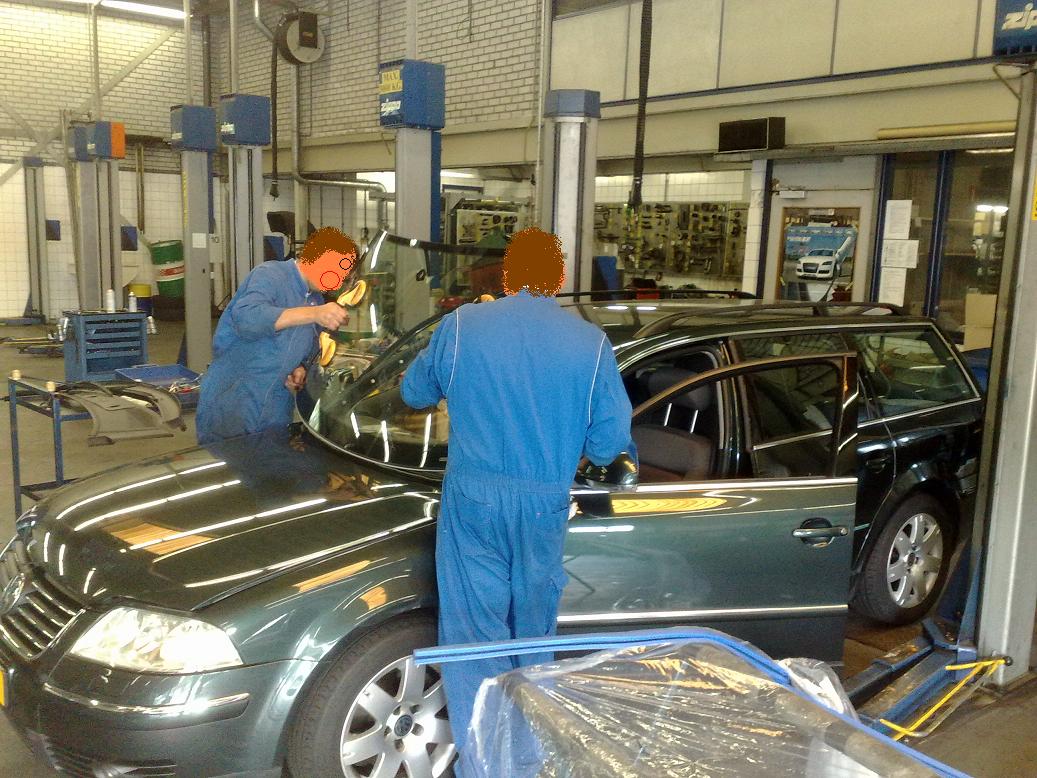

Dan moet de verwarmbare voorruit geplaatst worden (heb de heren monteurs even onherkenbaar gemaakt):

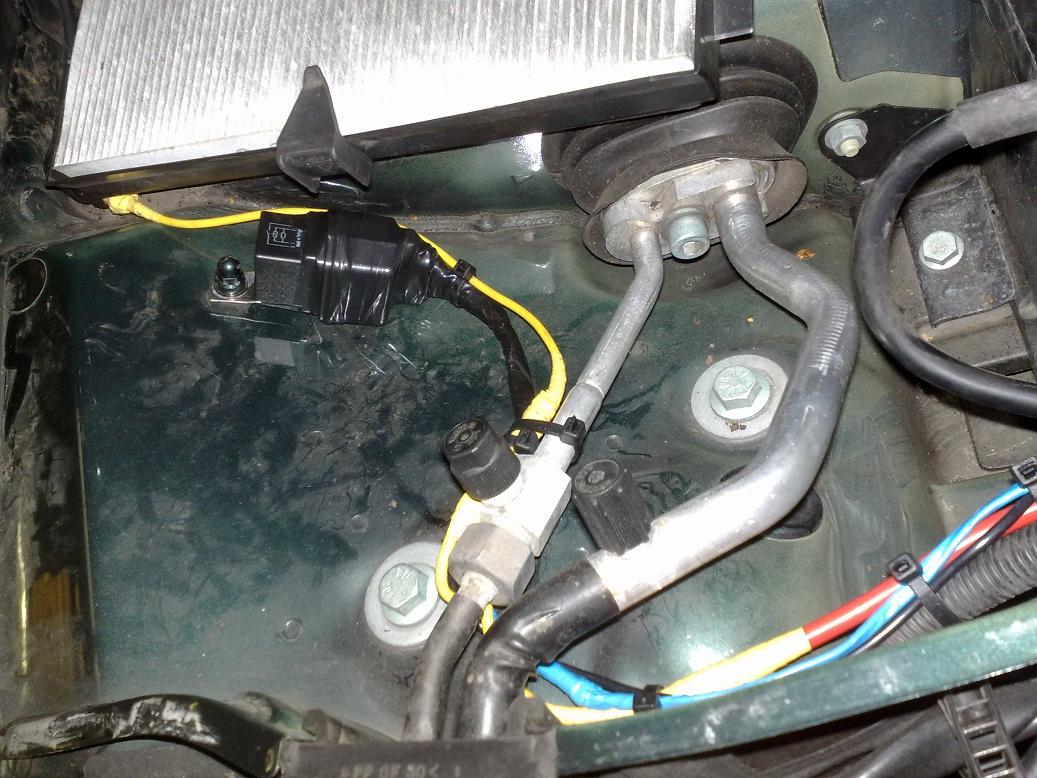

Onder de motorkap dan nog het relais aangesloten, waterdicht getaped en kabels vastgezet:



Aansluiting op raam linksvoor onder/naast pollenfilter:



Aansluiting op raam rechtsvoor:

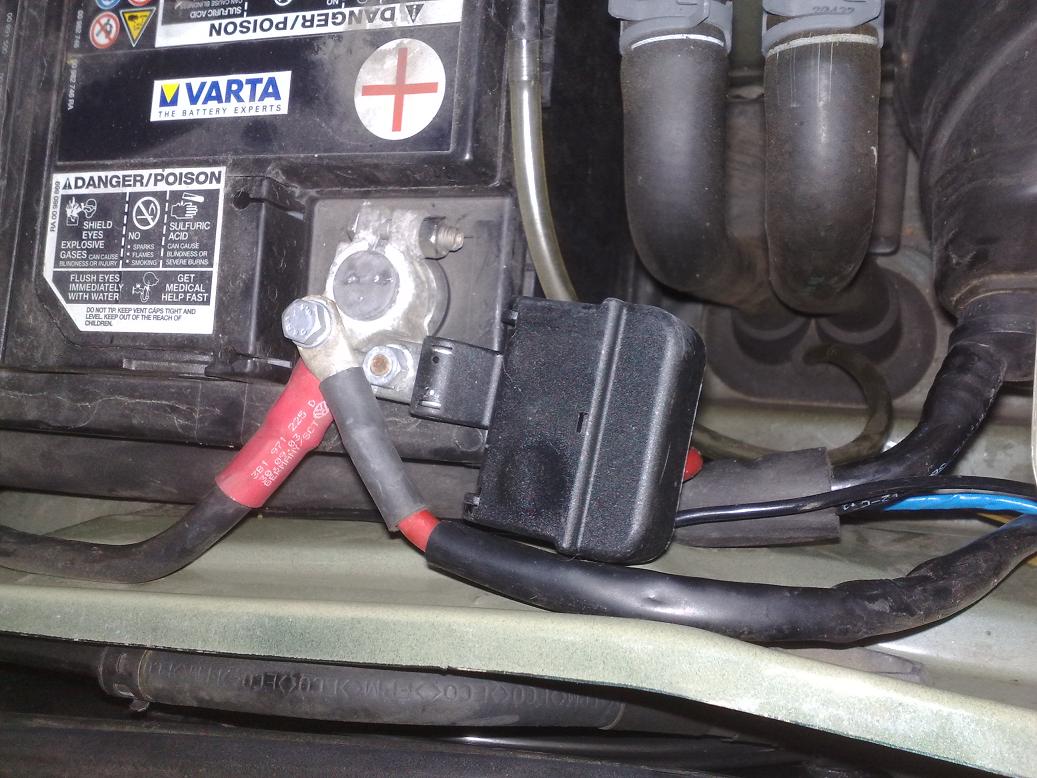

Zekering (60A) op accu en stroomdraad die naar het relais gaat:



Dat waren de foto's wel zo'n beetje.. de kabel onder de motorruimte heb ik samen met monteur na het plaatsen van de voorruit vastgezet (en relais waterdicht ingetaped), de ruitenkit moest toch nog drogen voor ik weg mocht dus tijd genoeg daarvoor. Daar waar de blauwe en bruine draad uit de ECU bak de motorruimte inkomen hebben we het gaatje in de rubber doorvoer ook meteen even volgekit zodat dat ook 100% waterdicht is.

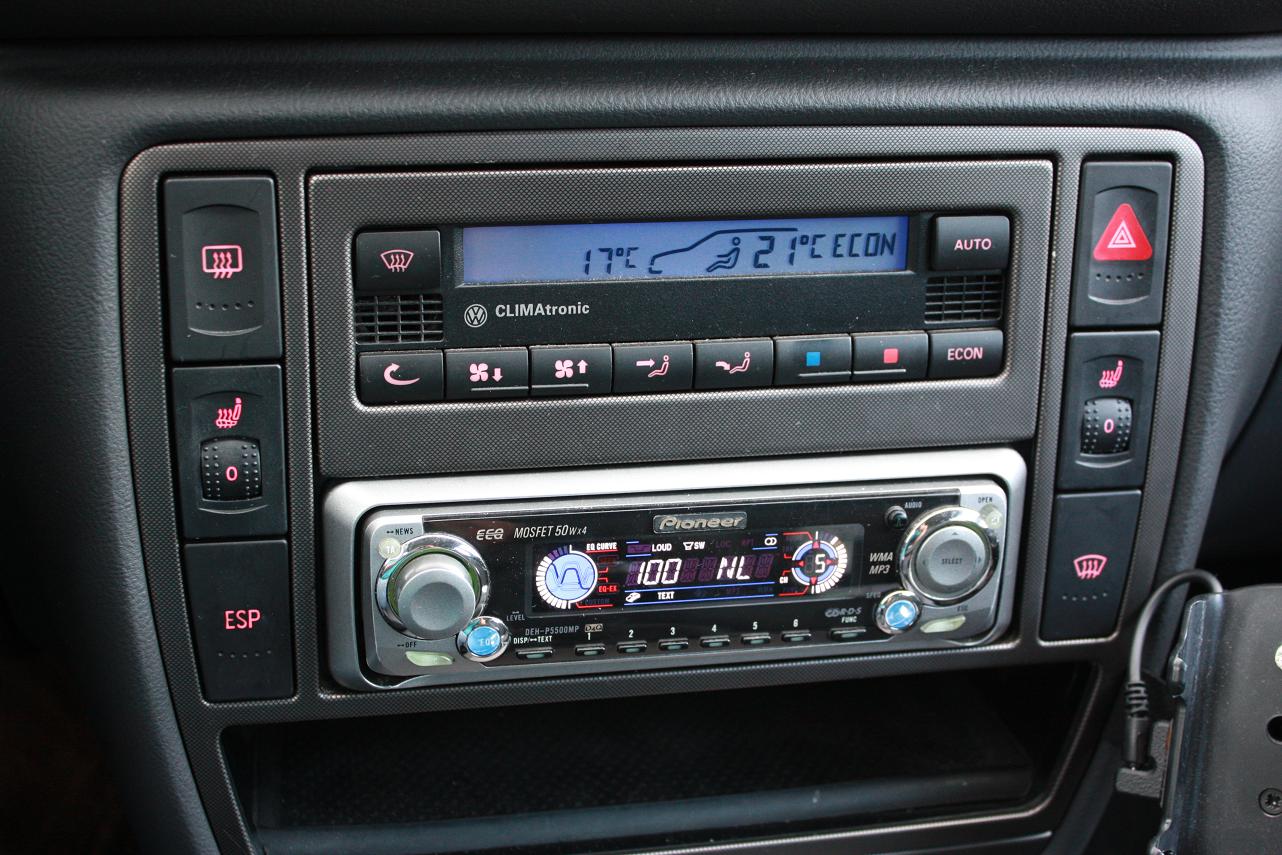

Het eindresultaat, een super sjieke (en functionele!) middenconsole:

De schakelaar van de voorruitverwarming heeft een timer, na 4 minuten springt hij weer uit. Overigens heeft mijn achteruitverwarminsschakelaar ook een timer, is de schakelaar van het 2004 model (knippers in spiegels).



Tevens nog een aerotwin achterop geplaatst maar daar geen foto's van.

[gurby]

GRRRR nu zijn alle bijlagen ineens weg ..!??!?!

nouja zet ze er zo wel opnieuw op, duurt nog even voor mijn verhaaltje compleet is



update: alle foto's weer teruggeplaatst!

@ mod: deze posts mag wel weg (maar de 1e 2 niet )

[schilder13]

goed bezig! dat zijn erg fijne opties voor de winter. uitleg is toppie. hopen voor je dat je de foto's werkend krijgt.

[RiootjeTDI]

Mooie opties!! De stoelverwarming zal je zeker gaan waarderen...wil niet meer zonder.. en mijn vriendin helemaal niet

[dieseltje]

Stoelverwarming is heeeerlijk. Voorruit verwarming ook ideaal.

Mooie repo!

[jstruijk]

Zeer nette repo! Zeker 2 interessante mods die op het lijstje erbij kunnen

Kun je enige indicatie geven van de kosten die gemoeid zijn met deze mods? Alvast bedankt...

[gurby]

@ Joris: de stoelverwarming is kant en klaar van AHW-SHOP.de , kost zo'n € 200

Is een originele VW uitbreidingsset, incl. de schakelaars (compleet t/m de 15a zekering en mooie inbouwhandleiding!).Met de kabel in het doosje ga je vanaf het stekkertje in de rugleuning naar onder de stoel.

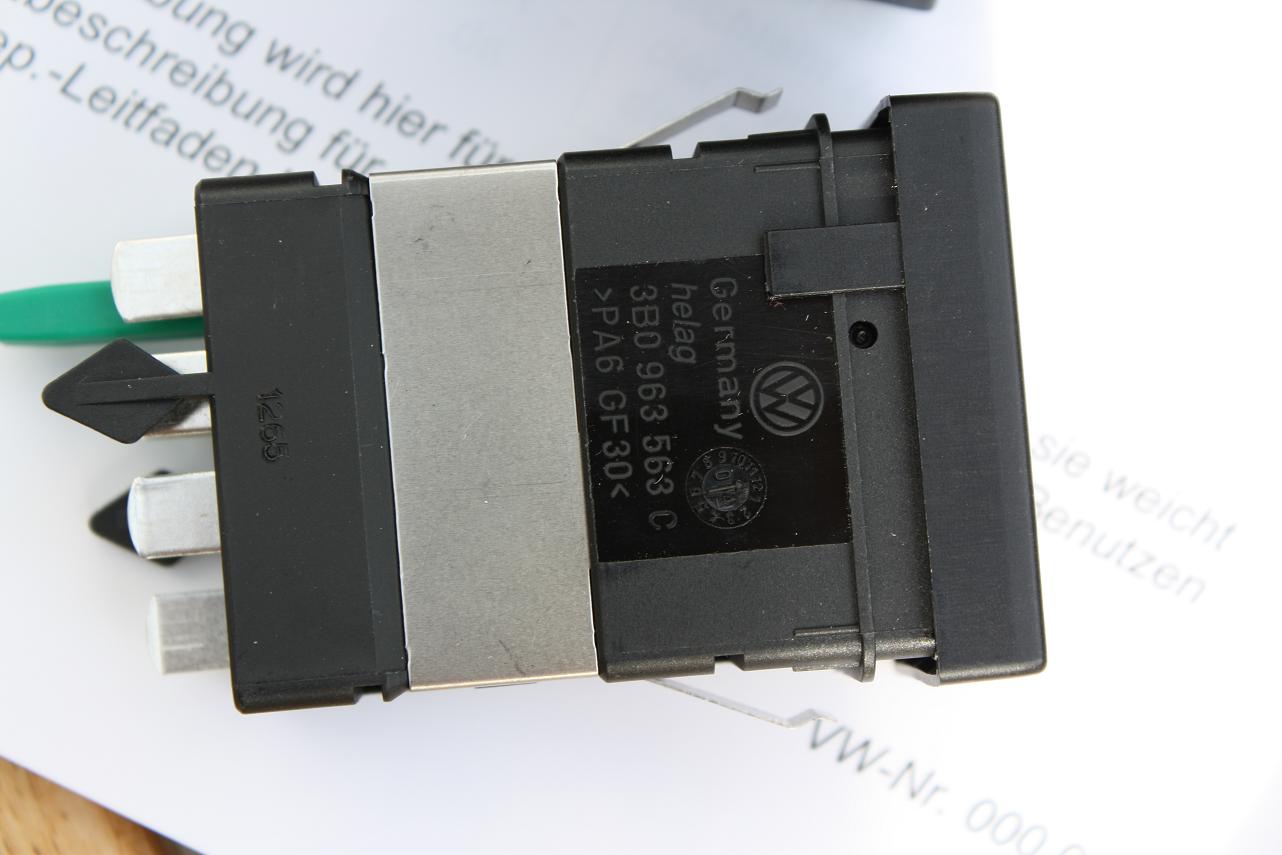

Op de 1e foto zie je de volledige set (incl rechts de komfortblinker en aerotwin voor achter), op de 2e foto een schakelaar van dichtbij:
